Las bandas transportadoras son una solución fundamental para el movimiento continuo de materiales en una amplia gama de entornos industriales. Comúnmente aplicadas en operaciones de fabricación, distribución y ensamblaje, las cintas transportadoras manejan cargas unitarias y paquetes donde se requiere estabilidad, control de espaciado y cambio de elevación. Soportan productos tanto livianos como pesados, desde paquetes de fondo flexible hasta cajas rígidas y componentes mecánicos.
Las cintas transportadoras a menudo se seleccionan cuando se debe gestionar la orientación del producto, el control de la acumulación o los cambios de elevación sin comprometer la integridad de la carga. Con múltiples estilos de cama, clasificaciones de servicio y opciones de configuración, admiten soluciones para aplicaciones específicas en lugar de diseños únicos para todos.

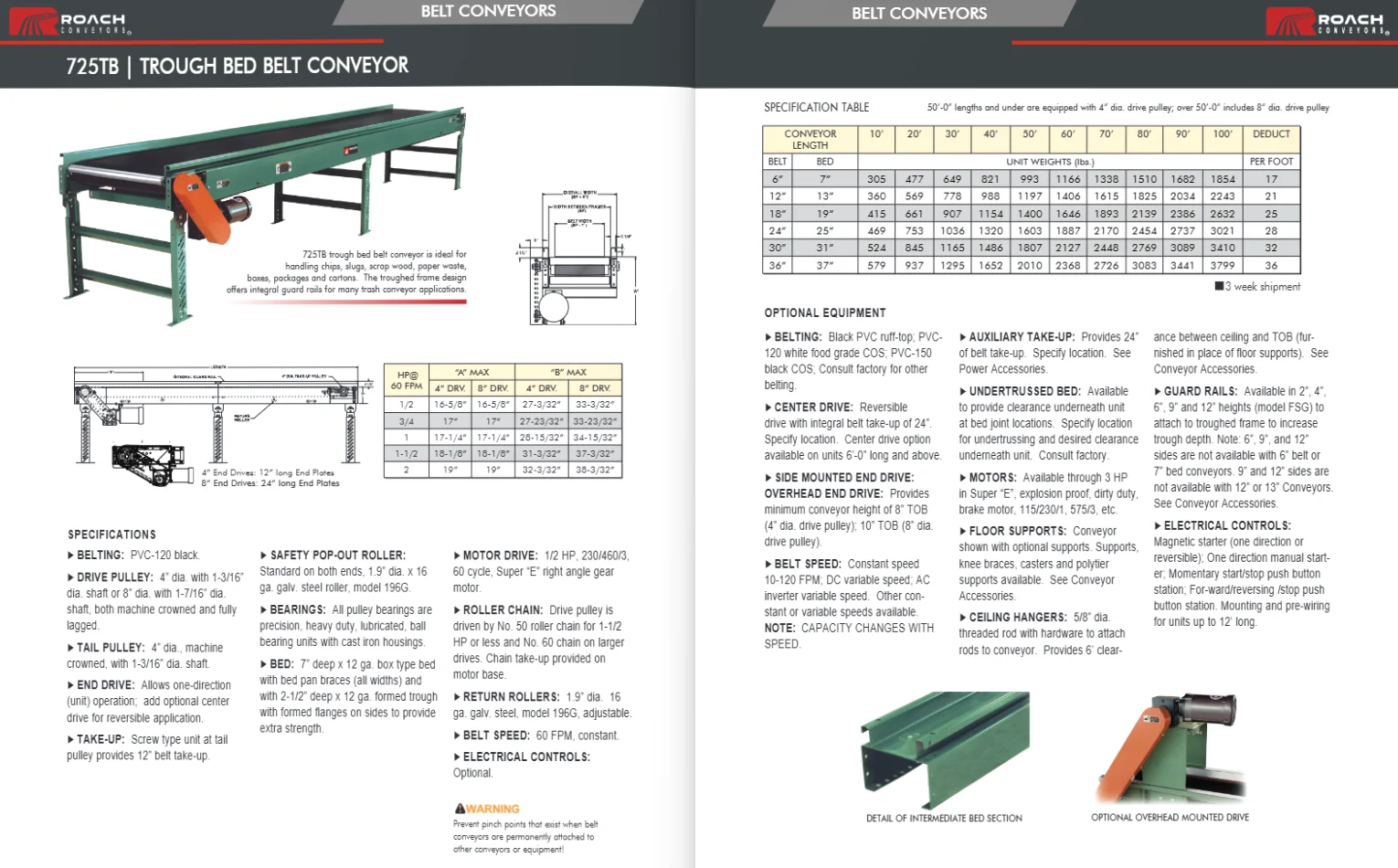

Banda transportadora con artesa (725TB)
La cinta transportadora de lecho en canal 725TB utiliza un diseño de lecho contorneado para contener y guiar productos, lo que la hace muy adecuada para manipular artículos a granel o sueltos que requieren soporte lateral para permanecer centrados en la cinta. La forma del canal aumenta la contención del material sin aumentar significativamente la huella.
Ideal para materiales como desechos, virutas o piezas irregulares, este transportador admite un transporte confiable en situaciones donde la contención del producto y el flujo controlado son prioridades. Los diseños de canales también son eficaces cuando son necesarios ligeros cambios de elevación y al mismo tiempo se gestiona la estabilidad del producto.
- Transportar restos, virutas o piezas irregulares.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Trough bed belt conveyor |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ deep x 12 ga. box type bed with bed pan braces (all widths) and 2-1/2″ deep x 12 ga. formed trough with formed flanges on sides |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Standard on both ends, 1.9″ dia. x 16 ga. steel roller, model 196S |
| ELECTRICAL CONTROLS | Optional |

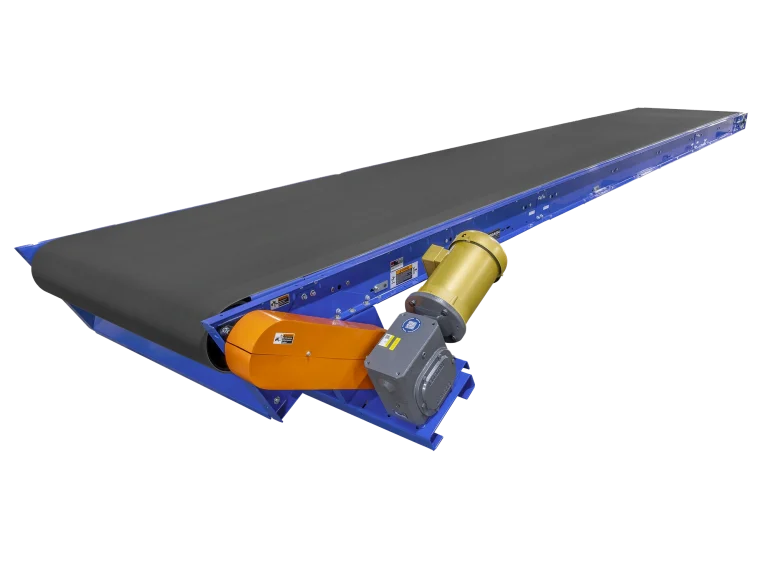

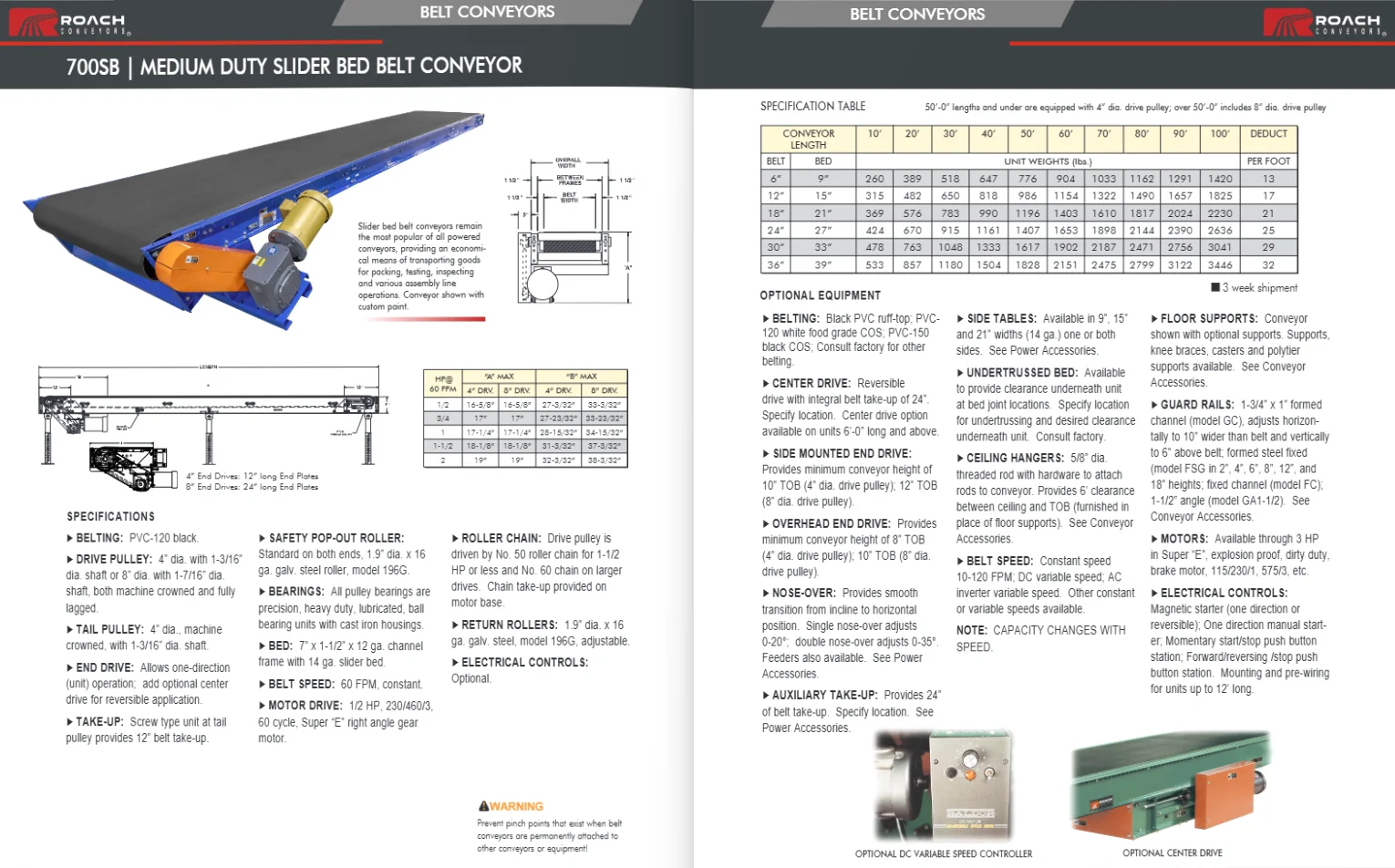

Cinta transportadora de trabajo mediano de cama deslizante (700SB)
La cinta transportadora con lecho deslizante 700SB es una solución ampliamente utilizada para el transporte de servicio mediano, que presenta una plataforma sólida que respalda el seguimiento constante de la cinta y la estabilidad del producto. Este diseño es económico, sencillo de instalar y confiable en operaciones de montaje y transporte.
Su construcción se adapta al transporte general, tareas de cambio de elevación, funciones de correas de freno y aplicaciones de correas métricas. La plataforma deslizante permite un funcionamiento silencioso y se adapta a una variedad de tamaños y formas de paquetes en tramos horizontales e inclinados poco profundos.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Slider bed medium duty belt conveyor |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame with 14 ga. slider bed (9″-27″ BF); 12 ga. bed (33″ BF and above) with bed pan braces |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Standard on both ends, 1.9″ dia. x 16 ga. steel roller, model 196S |
| ELECTRICAL CONTROLS | Optional. |

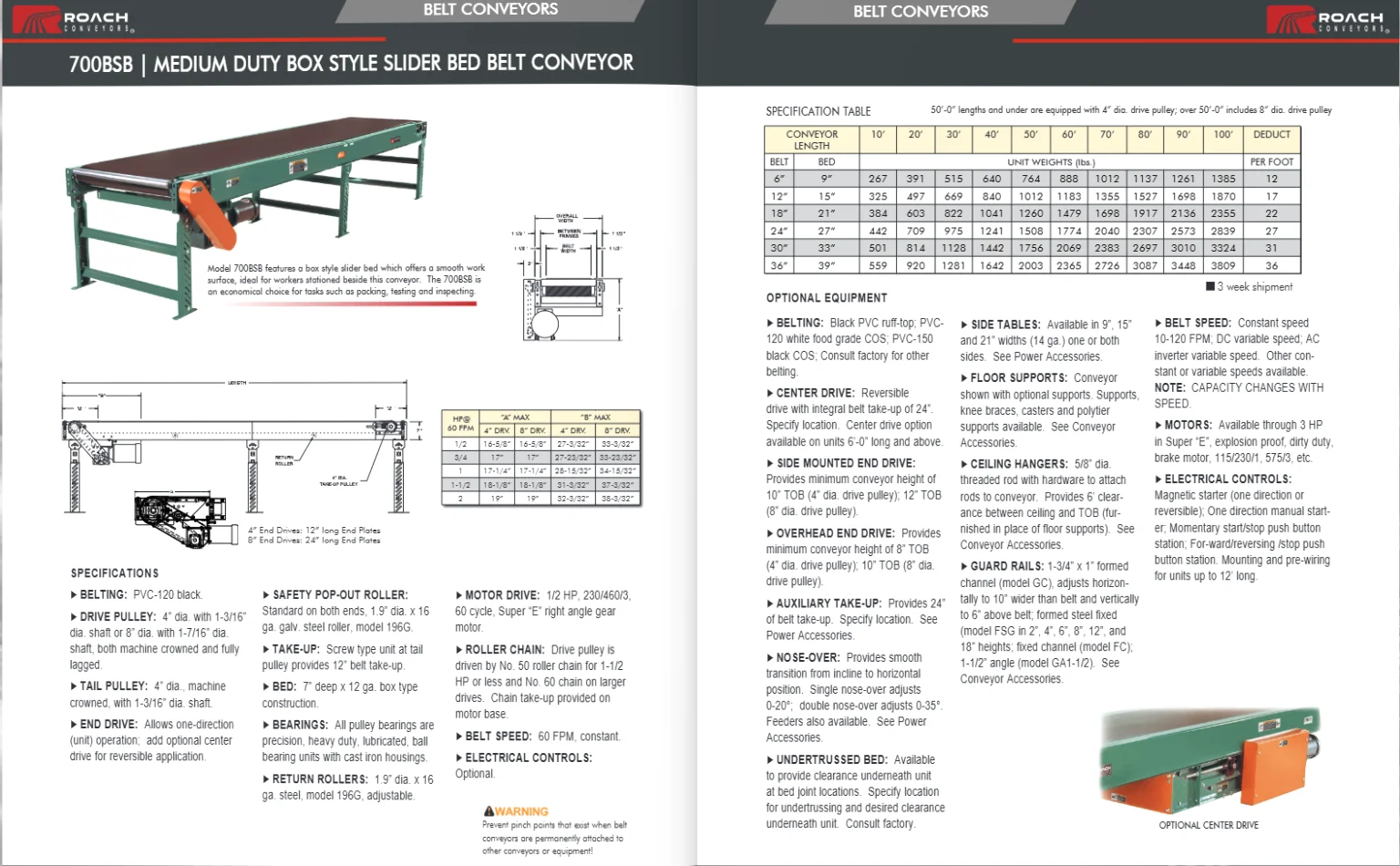

Banda transportadora con plataforma deslizante (700BSB)
La cinta transportadora de cama deslizante estilo caja de servicio mediano 700BSB combina una superficie de trabajo lisa con una cinta transportadora robusta para funciones de ensamblaje, inspección y transporte. Su construcción estilo caja ofrece una superficie horizontal predecible adyacente al cinturón, lo que facilita las operaciones manuales y las tareas ergonómicas.
Este modelo es adaptable para embalaje, pruebas o movimiento general de cajas y cargas unitarias dentro de rangos de peso ligero a moderado. El diseño del lecho deslizante mantiene baja la fricción de la correa, lo que resulta en un funcionamiento eficiente en una amplia gama de aplicaciones estándar de manipulación de materiales.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Box style slider bed medium duty belt conveyor |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. box type construction |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Standard both ends, 1.9″ dia. x 16 ga. steel roller, model 196S |
| ELECTRICAL CONTROLS | Optional. |

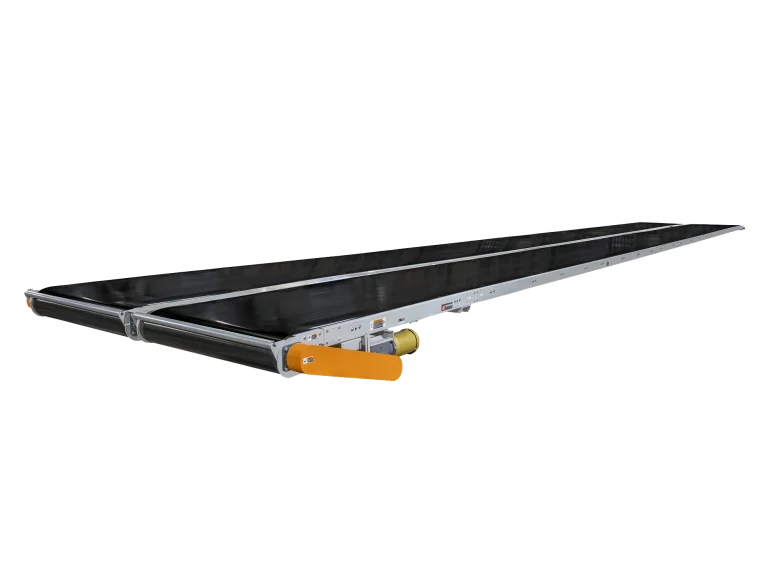

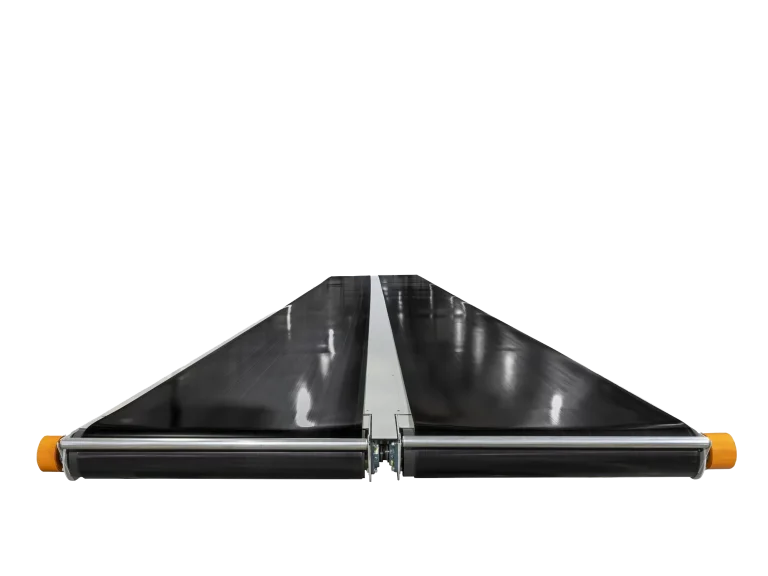

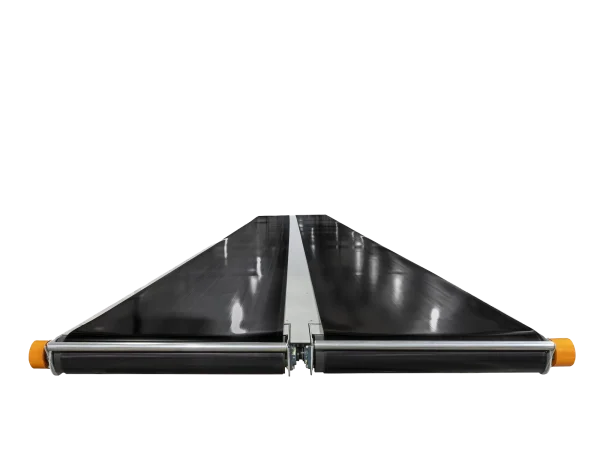

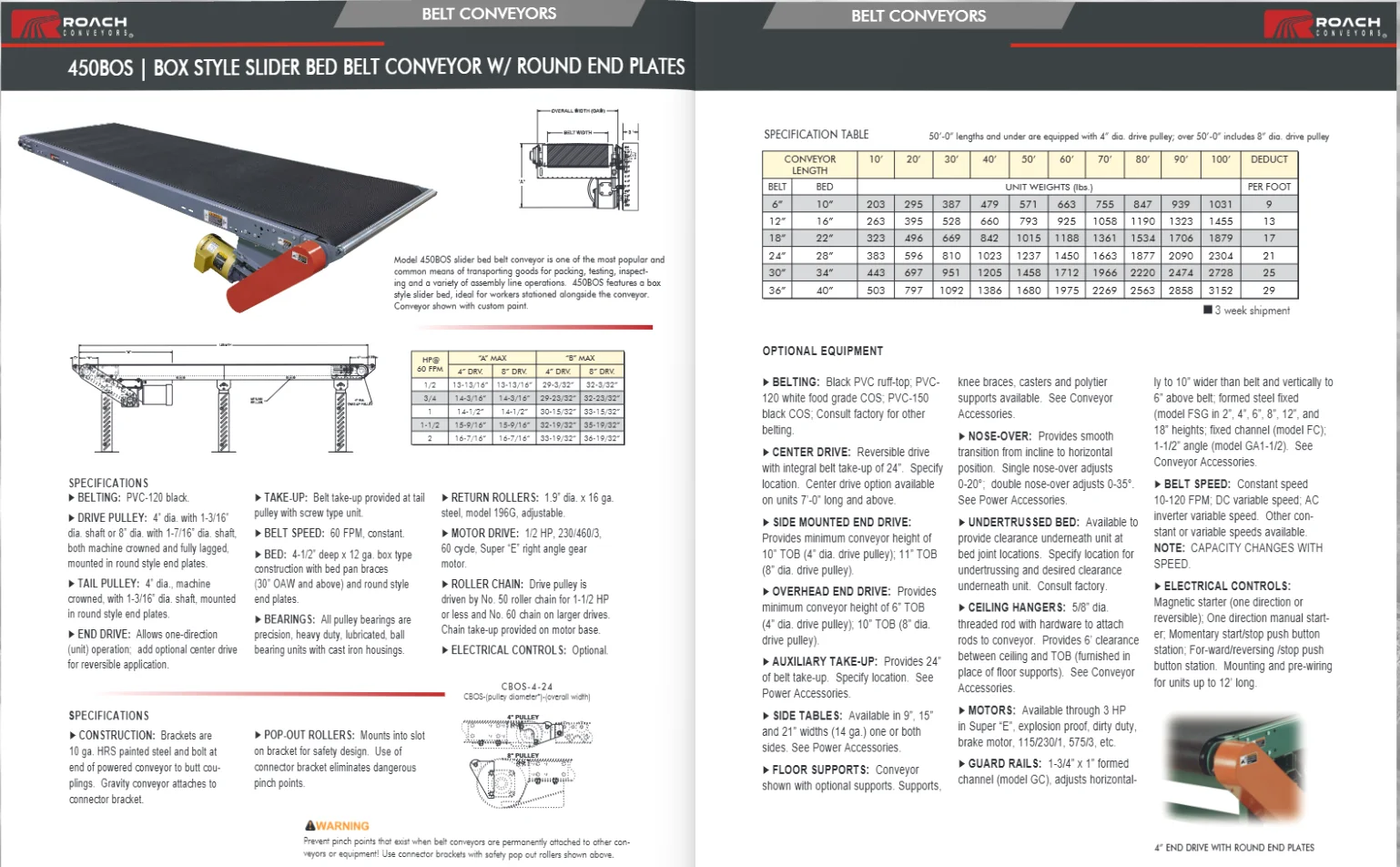

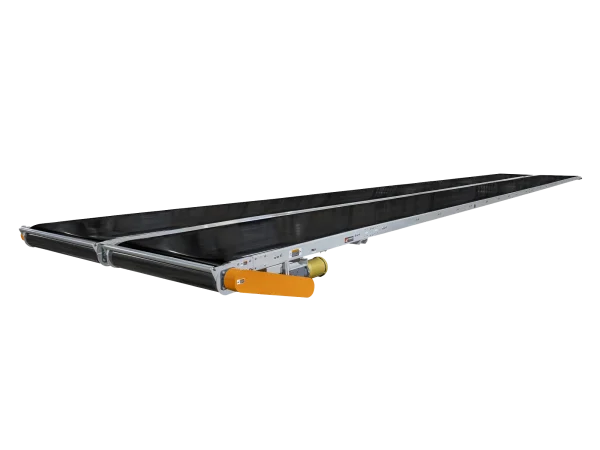

Transportador de banda con plataforma deslizante tipo caja (450BOS)
El transportador de lecho deslizante estilo caja 450BOS proporciona una superficie de transporte sólida y de bajo perfil optimizada para el manejo general de paquetes y el transporte de líneas de ensamblaje. Su marco de caja mejora la rigidez y ofrece una superficie de trabajo junto a la cinta, lo que facilita la integración con la inspección, el embalaje o las operaciones manuales en el borde del transportador.
Diseñado para el transporte de trabajo mediano de cajas de cartón, contenedores y productos de fondo flexible, este transportador es adecuado para tramos horizontales donde la estabilidad y la facilidad de carga son prioridades. La plataforma deslizante reduce el ruido y simplifica la instalación, lo que la convierte en una opción práctica para diseños de piso de instalaciones que requieren una cinta transportadora sencilla.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Slider Bed |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 4-1/2″ x 12 ga. channel frame with 14 ga. slider bed (9″-27″ BF); 12 ga. bed (33″ BF and above) with bed pan braces |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Mounts into slot on bracket; connector bracket eliminates pinch points |
| ELECTRICAL CONTROLS | Optional. |

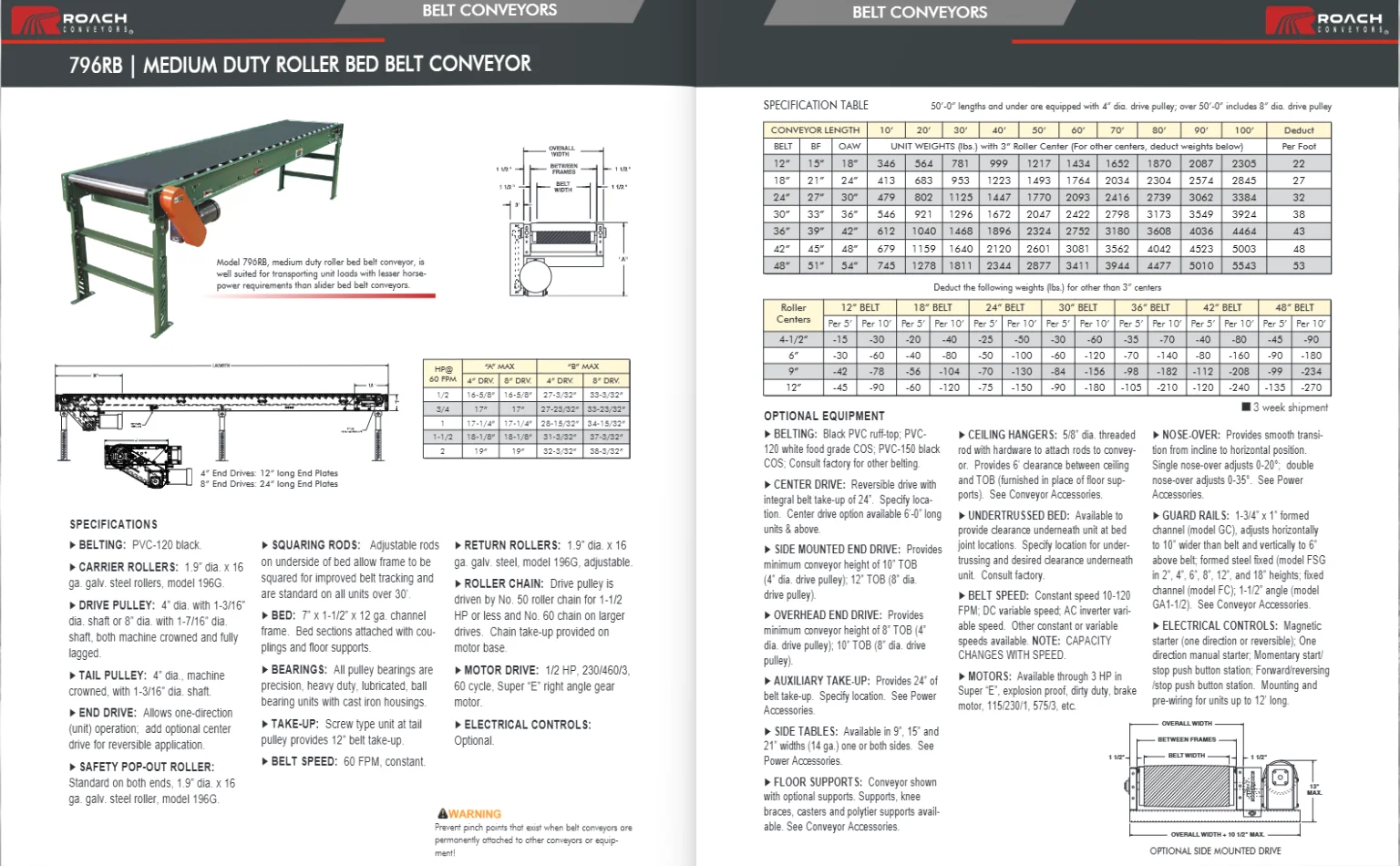

Cinta transportadora de trabajo mediano (796RB)
La cinta transportadora con lecho de rodillos 796RB equilibra una mayor capacidad de carga con la economía de una cinta transportadora al introducir una estructura de soporte de rodillos debajo de la cinta. Esto reduce la fricción y permite un movimiento más consistente de productos de servicio mediano con menores requisitos de potencia que los diseños deslizantes típicos.
Las aplicaciones incluyen el transporte general de cajas, ensamblajes y componentes donde la reducción del arrastre de la correa y el soporte de carga moderado mejoran la eficiencia del sistema. El diseño de la plataforma de rodillos también beneficia a las instalaciones con distancias de transporte más largas o mayor rendimiento.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Roller bed medium duty belt conveyor |
| BELT WIDTH | 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| CARRIER ROLLERS | 1.9″ dia. x 16 ga. steel rollers, model 196S |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| SQUARING RODS | Adjustable rods on underside of bed; standard on all units over 30′ |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame; bed sections attached with couplings and floor supports |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Standard on both ends, 1.9″ dia. x 16 ga. steel roller, model 196S |
| ELECTRICAL CONTROLS | Optional. |
Banda transportadora inclinada (796RBF)
La cinta transportadora con lecho de rodillos inclinados 796RBF proporciona una solución robusta para elevar productos de servicio mediano y al mismo tiempo reduce la fricción de la cinta a través de su sistema de soporte de rodillos. Admite flujo reversible y se puede configurar con secciones de punta para transiciones suaves entre segmentos horizontales e inclinados.
Este modelo es apropiado cuando se requieren cambios de elevación moderados sin sacrificar la estabilidad de la carga o la eficiencia del motor, como el transporte de piso a piso o la alimentación de puntos de procesamiento elevados. La cama de rodillos ayuda a mantener un movimiento constante del producto en las pendientes.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Roller bed belt conveyor incline (floor-to-floor) |
| BELT WIDTH | 12″, 18″, 24″, 30″, 36″ |
| BELTING | Black PVC rough-top |
| DRIVE PULLEY | 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| CARRIER ROLLERS | 1.9″ dia. x 16 ga. steel rollers, model 196S |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | Center drive, reversible, with 24″ belt take-up |
| NOSE-OVER | Single nose-over adjust 0-20 degrees; double nose-over adjust 0-35 degrees |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| ELECTRICAL CONTROLS | Optional. |
Transportador de banda con plataforma deslizante inclinada (700SBF)
La cinta transportadora de lecho deslizante inclinado 700SBF extiende el transporte de servicio mediano a cambios de elevación mientras mantiene el movimiento controlado del producto. La plataforma deslizante admite un acoplamiento constante de la correa y gestiona la estabilidad de la carga en pendientes inclinadas, generalmente hasta ángulos moderados.
Este producto es adecuado cuando las mercancías deben elevarse entre niveles sin equipos de manipulación complejos, como alimentar estaciones de trabajo elevadas o mover productos a puntos de procesamiento elevados. Su diseño robusto pero simple garantiza un rendimiento confiable en aplicaciones de transporte inclinado.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Roller bed belt conveyor incline (floor-to-floor) |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | Black PVC rough-top |
| DRIVE PULLEY | 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | Center drive, reversible, with 24″ belt take-up |
| NOSE-OVER | Single nose-over adjust 0-20 degrees; double nose-over adjust 0-35 degrees |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame with 14 ga. slider bed |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Mounts into slot on bracket; connector bracket eliminates pinch points |
| ELECTRICAL CONTROLS | Optional. |

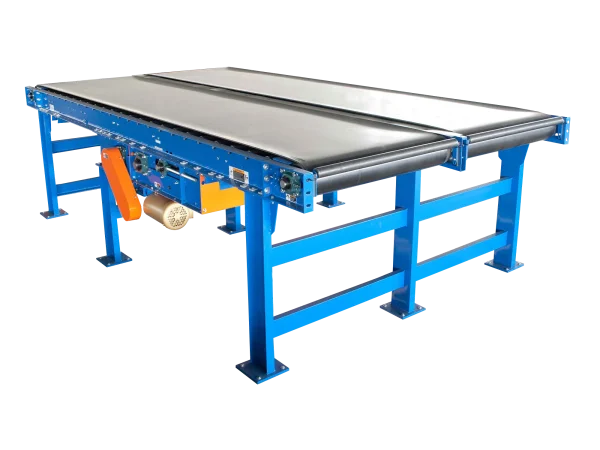

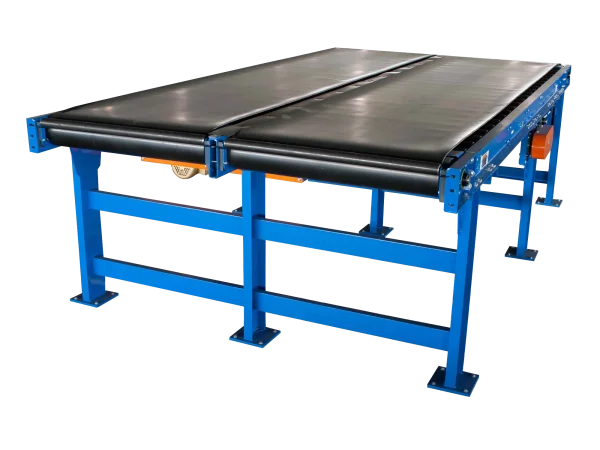

Cinta transportadora de trabajo pesado (751RB)
La cinta transportadora con lecho de rodillos de servicio pesado 751RB admite cargas unitarias de mayor peso incorporando rodillos debajo de la cinta para reducir la resistencia a la fricción. Este diseño aumenta la capacidad y la eficiencia de productos rígidos y densos, como componentes de automóviles o cajas de cartón grandes.
Las plataformas de rodillos extienden la vida útil de la correa y admiten recorridos más largos del transportador bajo carga, lo que convierte a este modelo en una excelente opción para el transporte pesado, las etapas de inspección o la integración con otros transportadores de carga alta en centros de fabricación y distribución.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Roller bed heavy duty belt conveyor |
| BELT WIDTH | 12″, 18″, 24″, 30″, 36″, 42″, 48″, 54″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 8″ dia. with 1-7/16″ dia. shaft (15″-39″ BF); 12″ dia. with 1-15/16″ dia. shaft (above 39″ BF); crowned and fully lagged |
| CARRIER ROLLERS | 2-1/2″ dia. x 11 ga. steel, model 251S |
| TAIL PULLEY | 4″ dia. with 1-3/16″ dia. shaft (15″-39″ BF); 6″ dia. with 1-7/16″ dia. shaft (above 39″ BF); crowned |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| SQUARING RODS | Adjustable rods on underside of bed; standard on all units over 30′ |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame with 14 ga. slider bed |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Mounts into slot on bracket; connector bracket eliminates pinch points |
| ELECTRICAL CONTROLS | Optional. |
Las bandas transportadoras son una solución fundamental para el movimiento continuo de materiales en una amplia gama de entornos industriales. Comúnmente aplicadas en operaciones de fabricación, distribución y ensamblaje, las cintas transportadoras manejan cargas unitarias y paquetes donde se requiere estabilidad, control de espaciado y cambio de elevación. Soportan productos tanto livianos como pesados, desde paquetes de fondo flexible hasta cajas rígidas y componentes mecánicos.
Las cintas transportadoras a menudo se seleccionan cuando se debe gestionar la orientación del producto, el control de la acumulación o los cambios de elevación sin comprometer la integridad de la carga. Con múltiples estilos de cama, clasificaciones de servicio y opciones de configuración, admiten soluciones para aplicaciones específicas en lugar de diseños únicos para todos.
Banda transportadora con artesa (725TB)
La cinta transportadora de lecho en canal 725TB utiliza un diseño de lecho contorneado para contener y guiar productos, lo que la hace muy adecuada para manipular artículos a granel o sueltos que requieren soporte lateral para permanecer centrados en la cinta. La forma del canal aumenta la contención del material sin aumentar significativamente la huella.
Ideal para materiales como desechos, virutas o piezas irregulares, este transportador admite un transporte confiable en situaciones donde la contención del producto y el flujo controlado son prioridades. Los diseños de canales también son eficaces cuando son necesarios ligeros cambios de elevación y al mismo tiempo se gestiona la estabilidad del producto.
- Transportar restos, virutas o piezas irregulares.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Trough bed belt conveyor |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ deep x 12 ga. box type bed with bed pan braces (all widths) and 2-1/2″ deep x 12 ga. formed trough with formed flanges on sides |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Standard on both ends, 1.9″ dia. x 16 ga. steel roller, model 196S |
| ELECTRICAL CONTROLS | Optional |
Cinta transportadora de trabajo mediano de cama deslizante (700SB)
La cinta transportadora con lecho deslizante 700SB es una solución ampliamente utilizada para el transporte de servicio mediano, que presenta una plataforma sólida que respalda el seguimiento constante de la cinta y la estabilidad del producto. Este diseño es económico, sencillo de instalar y confiable en operaciones de montaje y transporte.
Su construcción se adapta al transporte general, tareas de cambio de elevación, funciones de correas de freno y aplicaciones de correas métricas. La plataforma deslizante permite un funcionamiento silencioso y se adapta a una variedad de tamaños y formas de paquetes en tramos horizontales e inclinados poco profundos.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Slider bed medium duty belt conveyor |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame with 14 ga. slider bed (9″-27″ BF); 12 ga. bed (33″ BF and above) with bed pan braces |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Standard on both ends, 1.9″ dia. x 16 ga. steel roller, model 196S |
| ELECTRICAL CONTROLS | Optional. |
Banda transportadora con plataforma deslizante (700BSB)
La cinta transportadora de cama deslizante estilo caja de servicio mediano 700BSB combina una superficie de trabajo lisa con una cinta transportadora robusta para funciones de ensamblaje, inspección y transporte. Su construcción estilo caja ofrece una superficie horizontal predecible adyacente al cinturón, lo que facilita las operaciones manuales y las tareas ergonómicas.
Este modelo es adaptable para embalaje, pruebas o movimiento general de cajas y cargas unitarias dentro de rangos de peso ligero a moderado. El diseño del lecho deslizante mantiene baja la fricción de la correa, lo que resulta en un funcionamiento eficiente en una amplia gama de aplicaciones estándar de manipulación de materiales.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Box style slider bed medium duty belt conveyor |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. box type construction |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Standard both ends, 1.9″ dia. x 16 ga. steel roller, model 196S |
| ELECTRICAL CONTROLS | Optional. |
Transportador de banda con plataforma deslizante tipo caja (450BOS)
El transportador de lecho deslizante estilo caja 450BOS proporciona una superficie de transporte sólida y de bajo perfil optimizada para el manejo general de paquetes y el transporte de líneas de ensamblaje. Su marco de caja mejora la rigidez y ofrece una superficie de trabajo junto a la cinta, lo que facilita la integración con la inspección, el embalaje o las operaciones manuales en el borde del transportador.
Diseñado para el transporte de trabajo mediano de cajas de cartón, contenedores y productos de fondo flexible, este transportador es adecuado para tramos horizontales donde la estabilidad y la facilidad de carga son prioridades. La plataforma deslizante reduce el ruido y simplifica la instalación, lo que la convierte en una opción práctica para diseños de piso de instalaciones que requieren una cinta transportadora sencilla.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Slider Bed |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 4-1/2″ x 12 ga. channel frame with 14 ga. slider bed (9″-27″ BF); 12 ga. bed (33″ BF and above) with bed pan braces |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Mounts into slot on bracket; connector bracket eliminates pinch points |
| ELECTRICAL CONTROLS | Optional. |
Cinta transportadora de trabajo mediano (796RB)
La cinta transportadora con lecho de rodillos 796RB equilibra una mayor capacidad de carga con la economía de una cinta transportadora al introducir una estructura de soporte de rodillos debajo de la cinta. Esto reduce la fricción y permite un movimiento más consistente de productos de servicio mediano con menores requisitos de potencia que los diseños deslizantes típicos.
Las aplicaciones incluyen el transporte general de cajas, ensamblajes y componentes donde la reducción del arrastre de la correa y el soporte de carga moderado mejoran la eficiencia del sistema. El diseño de la plataforma de rodillos también beneficia a las instalaciones con distancias de transporte más largas o mayor rendimiento.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Roller bed medium duty belt conveyor |
| BELT WIDTH | 12″, 18″, 24″, 30″, 36″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft OR 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| CARRIER ROLLERS | 1.9″ dia. x 16 ga. steel rollers, model 196S |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| SQUARING RODS | Adjustable rods on underside of bed; standard on all units over 30′ |
| TAKE-UP | Screw type at tail pulley provides 12″ belt take-up |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame; bed sections attached with couplings and floor supports |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Standard on both ends, 1.9″ dia. x 16 ga. steel roller, model 196S |
| ELECTRICAL CONTROLS | Optional. |
Banda transportadora inclinada (796RBF)
La cinta transportadora con lecho de rodillos inclinados 796RBF proporciona una solución robusta para elevar productos de servicio mediano y al mismo tiempo reduce la fricción de la cinta a través de su sistema de soporte de rodillos. Admite flujo reversible y se puede configurar con secciones de punta para transiciones suaves entre segmentos horizontales e inclinados.
Este modelo es apropiado cuando se requieren cambios de elevación moderados sin sacrificar la estabilidad de la carga o la eficiencia del motor, como el transporte de piso a piso o la alimentación de puntos de procesamiento elevados. La cama de rodillos ayuda a mantener un movimiento constante del producto en las pendientes.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Roller bed belt conveyor incline (floor-to-floor) |
| BELT WIDTH | 12″, 18″, 24″, 30″, 36″ |
| BELTING | Black PVC rough-top |
| DRIVE PULLEY | 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| CARRIER ROLLERS | 1.9″ dia. x 16 ga. steel rollers, model 196S |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | Center drive, reversible, with 24″ belt take-up |
| NOSE-OVER | Single nose-over adjust 0-20 degrees; double nose-over adjust 0-35 degrees |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| ELECTRICAL CONTROLS | Optional. |
Transportador de banda con plataforma deslizante inclinada (700SBF)
La cinta transportadora de lecho deslizante inclinado 700SBF extiende el transporte de servicio mediano a cambios de elevación mientras mantiene el movimiento controlado del producto. La plataforma deslizante admite un acoplamiento constante de la correa y gestiona la estabilidad de la carga en pendientes inclinadas, generalmente hasta ángulos moderados.
Este producto es adecuado cuando las mercancías deben elevarse entre niveles sin equipos de manipulación complejos, como alimentar estaciones de trabajo elevadas o mover productos a puntos de procesamiento elevados. Su diseño robusto pero simple garantiza un rendimiento confiable en aplicaciones de transporte inclinado.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Roller bed belt conveyor incline (floor-to-floor) |
| BELT WIDTH | 6″, 12″, 18″, 24″, 30″, 36″ |
| BELTING | Black PVC rough-top |
| DRIVE PULLEY | 8″ dia. with 1-7/16″ dia. shaft; crowned and fully lagged |
| TAIL PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft |
| DRIVE ARRANGEMENT | Center drive, reversible, with 24″ belt take-up |
| NOSE-OVER | Single nose-over adjust 0-20 degrees; double nose-over adjust 0-35 degrees |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame with 14 ga. slider bed |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Mounts into slot on bracket; connector bracket eliminates pinch points |
| ELECTRICAL CONTROLS | Optional. |
Cinta transportadora de trabajo pesado (751RB)
La cinta transportadora con lecho de rodillos de servicio pesado 751RB admite cargas unitarias de mayor peso incorporando rodillos debajo de la cinta para reducir la resistencia a la fricción. Este diseño aumenta la capacidad y la eficiencia de productos rígidos y densos, como componentes de automóviles o cajas de cartón grandes.
Las plataformas de rodillos extienden la vida útil de la correa y admiten recorridos más largos del transportador bajo carga, lo que convierte a este modelo en una excelente opción para el transporte pesado, las etapas de inspección o la integración con otros transportadores de carga alta en centros de fabricación y distribución.
- Transportar cartones y cajas de cartón.
- Totes de transporte y contenedores reutilizables
- Mover accesorios y componentes de trabajo en proceso
- Paquetes de medidores y espacio para equipos posteriores
- Acumular o frenar productos entre pasos del proceso.
- Elevar o bajar cargas unitarias entre niveles operativos.
- Centros de almacenamiento y distribución.
- Operaciones de fabricación y montaje.
- Líneas de embalaje y cumplimiento
- Áreas de inspección, pruebas y control de calidad.
- Instalaciones de manipulación y logística de materiales.
| TYPE | Roller bed heavy duty belt conveyor |
| BELT WIDTH | 12″, 18″, 24″, 30″, 36″, 42″, 48″, 54″ |
| BELTING | PVC-120 black |
| DRIVE PULLEY | 8″ dia. with 1-7/16″ dia. shaft (15″-39″ BF); 12″ dia. with 1-15/16″ dia. shaft (above 39″ BF); crowned and fully lagged |
| CARRIER ROLLERS | 2-1/2″ dia. x 11 ga. steel, model 251S |
| TAIL PULLEY | 4″ dia. with 1-3/16″ dia. shaft (15″-39″ BF); 6″ dia. with 1-7/16″ dia. shaft (above 39″ BF); crowned |
| DRIVE ARRANGEMENT | End drive for one-direction; optional center drive for reversible application |
| SQUARING RODS | Adjustable rods on underside of bed; standard on all units over 30′ |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| BEARINGS | Precision, heavy duty, lubricated ball bearing units with cast iron housings |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable |
| BELT SPEED | 60 FPM, constant |
| BED / FRAME | 7″ x 12 ga. channel frame with 14 ga. slider bed |
| FLOOR SUPPORTS | Optional |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| ROLLER CHAIN | No. 50 chain for 1-1/2 HP or less; No. 60 chain on larger drives; chain take-up on motor base |
| SAFETY POP-OUT ROLLERS | Mounts into slot on bracket; connector bracket eliminates pinch points |
| ELECTRICAL CONTROLS | Optional. |
