Los transportadores de eje lineal son una solución comprobada para mover cajas de cartón, contenedores y productos empaquetados a través de zonas de acumulación y transporte donde se requieren cargas moderadas y flujo controlado. Estos sistemas utilizan un único eje giratorio con carretes distribuidos y juntas tóricas de uretano para impulsar varios rodillos desde una sola transmisión. El diseño admite tiradas largas con un acoplamiento constante de los rodillos y, al mismo tiempo, reduce la cantidad de motores necesarios a lo largo del recorrido del transportador.
Los transportadores de eje lineal se aplican comúnmente en entornos donde las prioridades son un funcionamiento silencioso, un bajo consumo de energía y opciones de diseño flexibles. La construcción modular permite integrar secciones rectas, curvas, ramales y transferencias en un sistema unificado. El movimiento de la carga se basa en la fricción, lo que permite una manipulación suave del producto y una acumulación controlada cuando se combina con controles y configuraciones de zona adecuados.
Este tipo de transportador es ideal para instalaciones que requieren diseños de manejo de materiales escalables y acceso sencillo para mantenimiento. Es posible realizar mantenimiento a componentes como rodillos, correas y carretes sin necesidad de desarmar todo el sistema, lo que respalda la confiabilidad a largo plazo en los entornos de producción diarios.

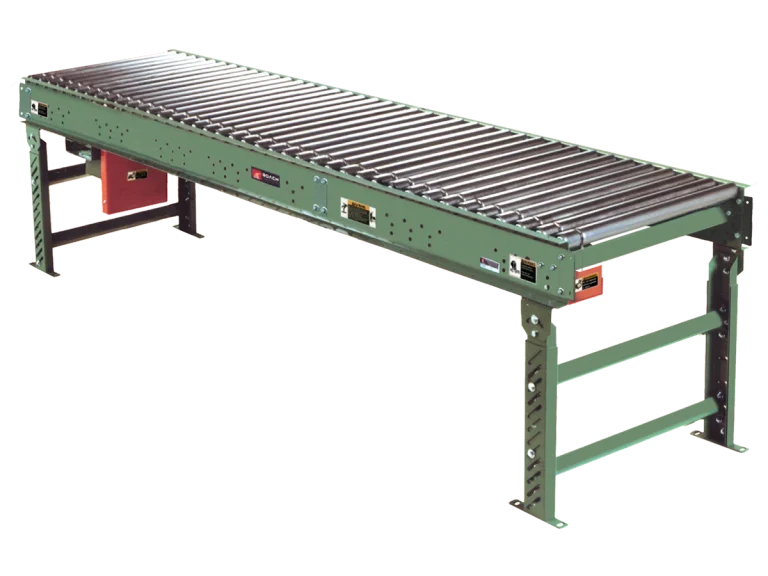

Transportador de eje lineal de trabajo ligero con rodillo vivo (738LS)
El transportador de rodillos accionados por eje longitudinal (modelo 738LS) está diseñado para el transporte de cargas ligeras —como cajas de cartón, contenedores y objetos de base plana— en aplicaciones de velocidad baja a moderada. El sistema funciona mediante un único eje giratorio que transmite el movimiento a través de correas de poliuretano; cada rodillo se activa de forma sencilla, lo que resulta muy eficiente para configuraciones que incluyen curvas, ramales o módulos auxiliares accionados por el mismo eje.
Equipado con rodillos galvanizados de 1-3/8 pulgadas de diámetro y una estructura de perfiles industriales, este transportador es ideal para entornos operativos donde la simplicidad, el bajo mantenimiento y la constancia en el movimiento son prioridades. Su diseño modular permite configuraciones flexibles, adaptándose a las necesidades de centros de distribución, almacenes y operaciones de ensamblaje ligero.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 10″, 16″, 22″ |
| OAW | 13″, 19″, 25″ |
| TREAD ROLLERS | 1-3/8″ dia. x 18 ga. galvanized steel, model 138G w/ 5/16″ hex, grooved |
| DRIVE BELT | 1/8″ dia. polyurethane belts; nominal 10 lbs. per roller drive |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft |
| COUPLINGS | Located on both ends |
| CENTER DRIVE | Reversible drive |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| SPEED | 60 FPM |
| CHAIN | No. 50 roller chain |
| FLOOR SUPPORTS | Optional |

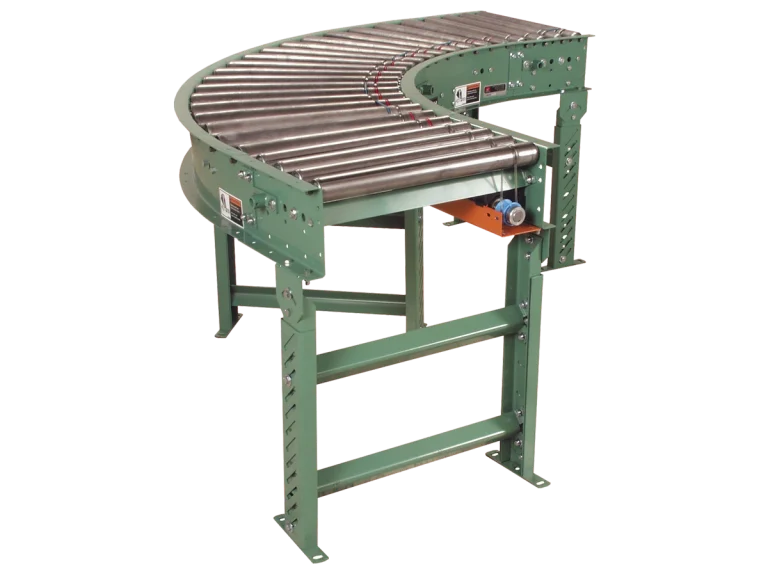

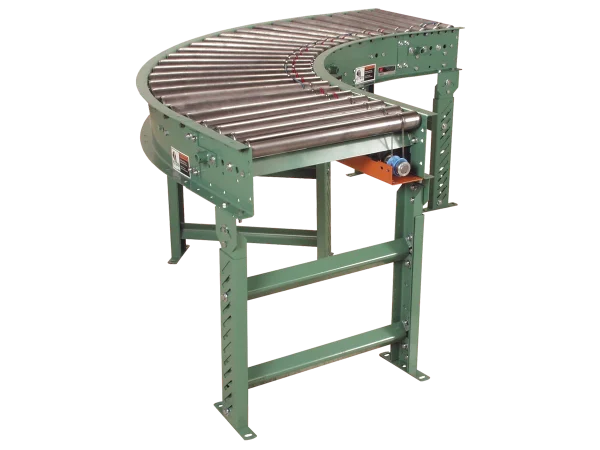

Transportador de eje lineal curvo de trabajo ligero con rodillo vivo (738LSC)
El módulo 738LSC amplía el sistema 738LS para permitir trayectorias curvas, manteniendo la orientación de los productos mediante rodillos cónicos que alinean las cargas durante los cambios de dirección. Este módulo curvo está diseñado para ser accionado directamente desde una sección de transporte estándar con eje de transmisión, lo que elimina la necesidad de motores adicionales.
Las secciones curvas resultan fundamentales cuando las limitaciones de diseño exigen giros o desviaciones en el flujo de materiales. Para cargas ligeras —típicas en operaciones de preparación de pedidos de comercio electrónico o en la manipulación de piezas pequeñas—, este módulo garantiza la continuidad del movimiento y su integración con tramos de transportador rectos.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 90°, 60°, 45°, 30° – 10″, 16″, 22″ |
| OAW | 90°, 60°, 45°, 30° – 10″, 16″, 22″ |
| TREAD ROLLERS | 1.9″ dia. to 1-3/8″ 16 ga. tapered steel, model 138T w/ 5/16″ hex, grooved |
| DRIVE BELT | 1/8″ dia. polyurethane belts; nominal 7.5 lbs. per roller drive |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft |
| COUPLINGS | Located on both or one end |
| UNIVERSAL JOINTS | 4 per 90° and 60° curve; 2 per 45° and 30° curve |
| TANGENTS | 1’-0” both ends on 60° and 90°; 1’-6” both ends on 30° and 45°; 1’-0” infeed, 1’-0” discharge and no center tangent on 180°; tangent roller centers 3” RC |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame |
| MOTOR DRIVE | Unit is designed to be driven by 738LS |
| FLOOR SUPPORTS | Optional |

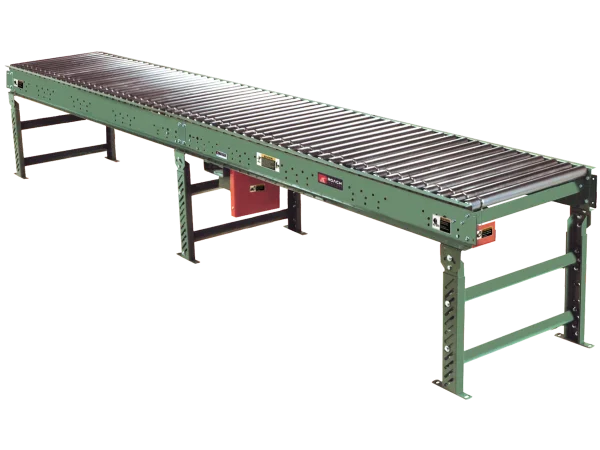

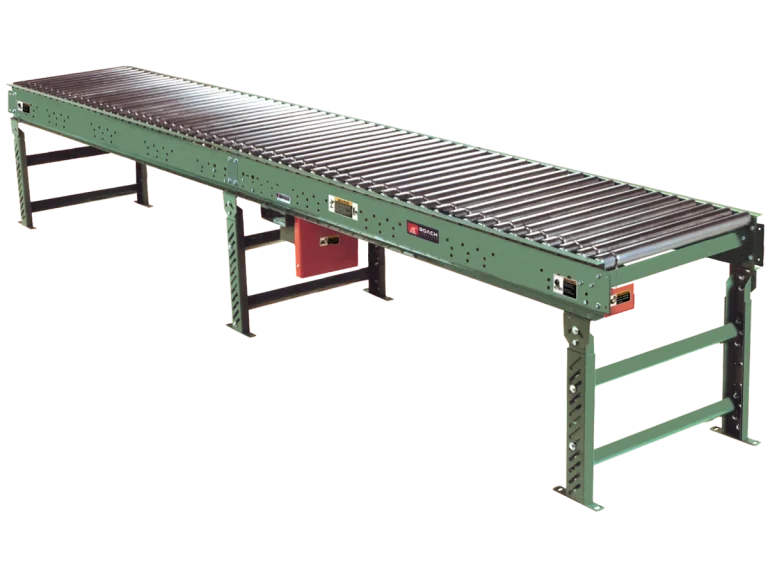

Transportador de eje lineal de rodillo vivo (796LS)
El modelo 796LS esta diseñado para cargas de trabajo medianas; resulta adecuado para el manejo de cajas y contenedores más pesados en comparación con los modelos destinados a cargas ligeras. Utiliza rodillos ranurados de 1,9 pulgadas de diámetro y un sistema de accionamiento centralizado que transmite la potencia a lo largo de un eje longitudinal hacia múltiples rodillos mediante correas de poliuretano.
Este transportador permite la integración con diversos módulos y accesorios, garantizando un movimiento continuo y estable a una velocidad constante. Su bastidor, fabricado con perfiles de acero conformado, junto con rodamientos de precisión en los rodillos, proporciona una mayor durabilidad para un uso intensivo y repetitivo en entornos de fabricación, almacenamiento y centros de distribución.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. galvanized, model 196G grooved |
| DRIVE BELT | 3/16″ dia. polyurethane belts; nominal 15 lbs. per roller drive |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft |
| COUPLINGS | Located on both, one, or no ends |
| CENTER DRIVE | Reversible drive |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| SPEED | 60 FPM |
| CHAIN | No. 50 roller chain |
| FLOOR SUPPORTS | Optional |

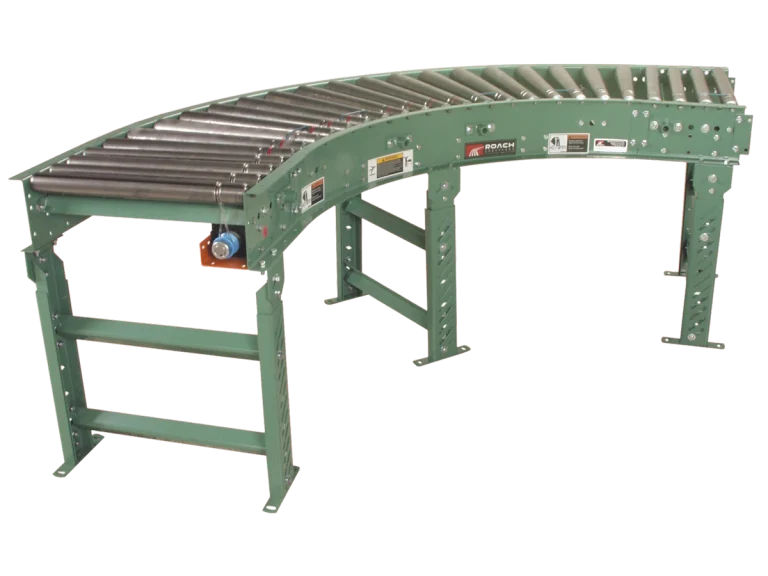

Transportador curvo de rodillo vivo (796LSC)
El transportador curvo 796LSC es un módulo curvo de servicio medio, accionado por un eje longitudinal, diseñado para integrarse con un sistema de accionamiento de transportador 796LS. Sus rodillos cónicos ayudan a mantener la orientación de la carga en las curvas, garantizando que el producto apenas se desplace durante los cambios de dirección.
Este módulo curvo es ideal para instalaciones que requieren trayectorias con cambios de dirección sin necesidad de unidades de accionamiento adicionales, lo que lo hace muy eficaz en configuraciones con espacio limitado o con requisitos de trazado complejos, tanto en procesos de envasado como de distribución.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 180°, 90°, 60°, 45°, 30° – 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 180°, 90°, 60°, 45°, 30° – 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 2-1/2″ dia. to 1-11/16″ dia. 14 ga. steel tapered rollers model 254T |
| DRIVE BELT | 3/16″ dia. polyurethane belts; nominal 15 lbs. per roller drive |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft |
| COUPLINGS | Located on both, one, or no ends |
| UNIVERSAL JOINTS | 4 per 90° and 60° curve; 2 per 45° and 30° curve |
| TANGENTS | 1’-0” both ends on 60° and 90°; 1’-6” both ends on 30° and 45°; 1’-0” infeed, 1’-0” discharge and no center tangent on 180°; Tangent roller centers 3” RC |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame |
| MOTOR DRIVE | Unit is designed to be driven by 796LS |
| FLOOR SUPPORTS | Optional |

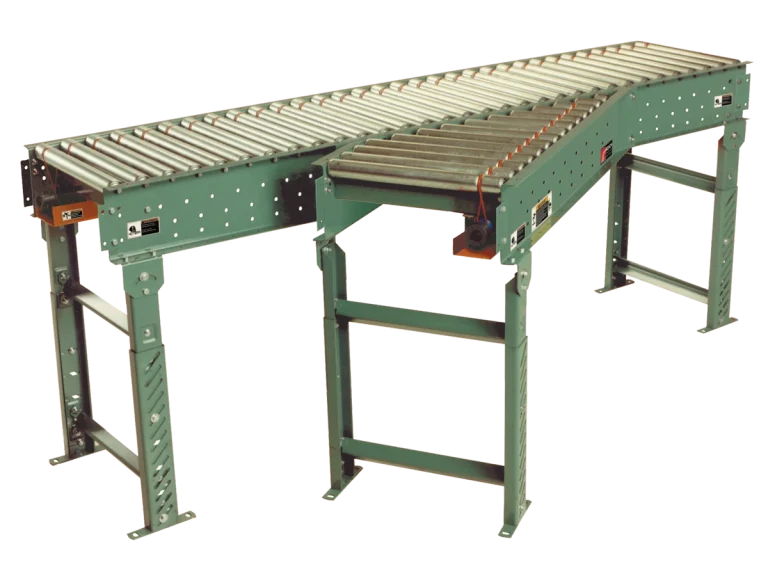

Transportador de eje lineal de rodillo vivo con espuela convergente (796LSS)
El módulo de ramal convergente 796LSS permite que los flujos de productos provenientes de líneas secundarias se incorporen a una línea transportadora principal. Diseñado para ser accionado a partir del eje de transmisión principal del sistema 796LS, reduce la necesidad de motores adicionales, al tiempo que garantiza una transmisión constante a lo largo de toda la sección del ramal.
Este componente optimiza el flujo de materiales en puntos donde convergen varias líneas de alimentación, facilitando configuraciones de planta que requieren puntos de convergencia eficientes sin necesidad de un control de motores complejo.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 30°, 45° – 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 30°, 45° – 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. galvanized, model 196G grooved, 3″ centers |
| DRIVE BELT | 3/16″ dia. polyurethane belts; nominal 15 lbs. per roller drive |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft |
| COUPLINGS | Located on both or one ends |
| UNIVERSAL JOINTS | 4 per 90° and 60° curve; 2 per 45° and 30° curve |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame |
| ROLLER CHAIN | Spur driven via crossover with No. 40 chain |
| CHAIN | No. 50 roller chain |
| MOTOR DRIVE | Unit is designed to be driven by 796LS |
| FLOOR SUPPORTS | Optional |

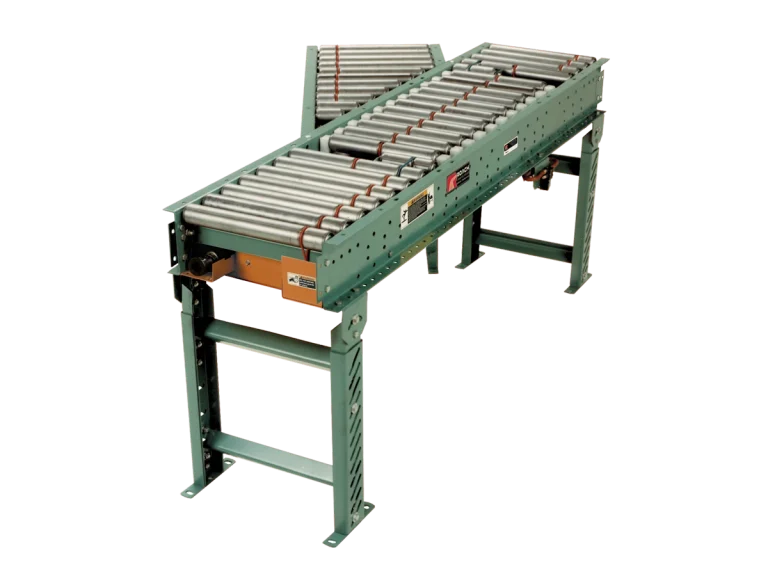

Transportador de rodillo vivo con interruptor divergente (796LSDS)
El módulo de desvío 796LSDS permite la derivación controlada de productos desde una cinta transportadora principal hacia líneas secundarias. Una sección pivotante de rodillos, accionada neumáticamente, se orienta en ángulo para dirigir las cargas de forma rápida y eficiente, lo que facilita el enrutamiento dinámico en sistemas basados en accionamiento por eje longitudinal.
Esta flexibilidad operativa resulta útil para tareas de clasificación y para la ramificación de trayectorias de transporte, donde los productos deben dirigirse hacia diversos procesos posteriores con una complejidad de control mínima.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 30° – 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 30° – 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. galvanized, model 196G grooved, 3″ centers |
| DRIVE BELT | 3/16″ dia. polyurethane belts; nominal 15 lbs. per roller drive |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft |
| COUPLINGS | Located on both or one ends |
| UNIVERSAL JOINTS | 4 per 90° and 60° curve; 2 per 45° and 30° curve |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame |
| ROLLER CHAIN | Spur driven via crossover with No. 40 chain |
| PNEUMATIC ACTUATION | Diverging section of rollers is pneumatically actuated utilizing 60 psi maximum |
| MOTOR DRIVE | Unit is designed to be driven by 796LS |
| FLOOR SUPPORTS | Optional |

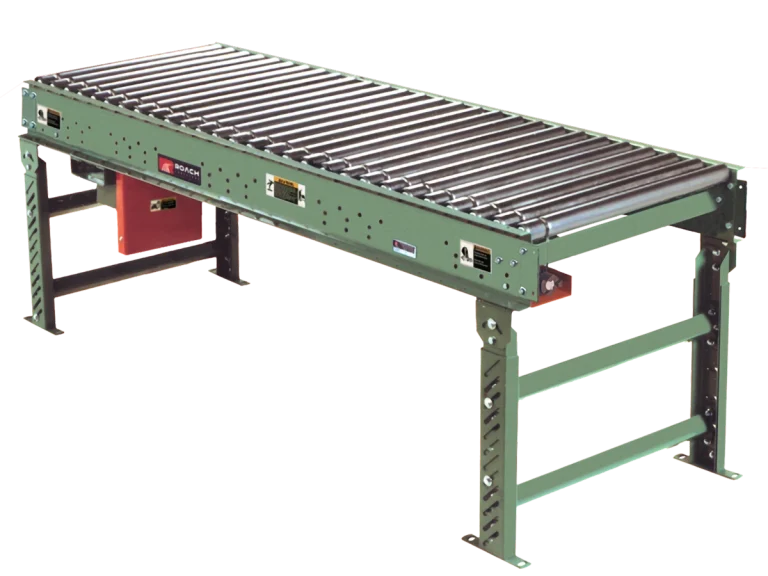

Transportador de rodillo vivo con cruce de eje de lineal (796LSX)
El módulo de cruce 796LSX facilita el desvío de productos hacia una línea transportadora adyacente, manteniendo la continuidad del movimiento sin interferir en la alineación del eje de accionamiento. Disponible en configuraciones de cruce hacia la izquierda o hacia la derecha, este componente simplifica la disposición de sistemas complejos.
Los módulos de cruce se emplean a menudo en situaciones donde las cintas transportadoras deben cruzarse o sortear otros equipos, lo que permite un aprovechamiento eficiente del espacio en instalaciones compactas.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. galvanized, model 196G grooved |
| DRIVE BELT | 3/16″ dia. polyurethane belts; nominal 15 lbs. per roller drive |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame |
| CROSS OVER DIRECTION | Specify «cross over to right hand» or «cross over to left hand» |
| COUPLINGS | Located on both, one, or no end |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor |
| SPEED | 60 FPM. |
| FLOOR SUPPORTS | Optional |

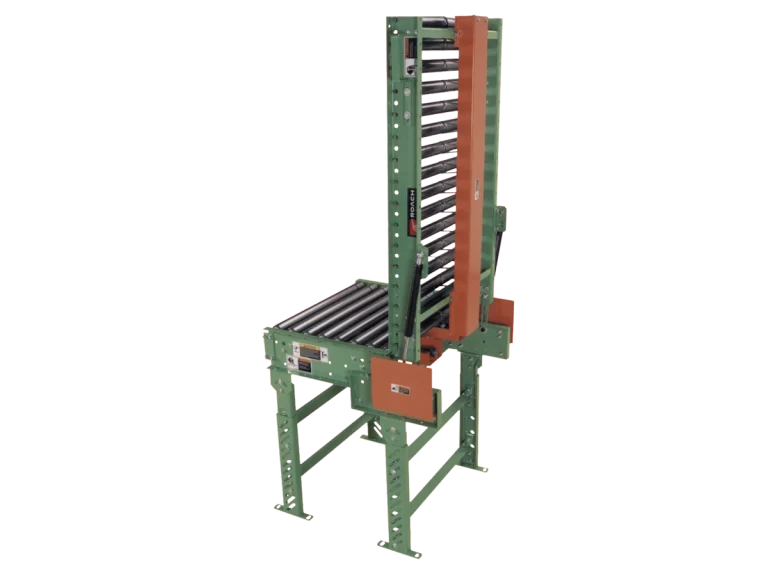

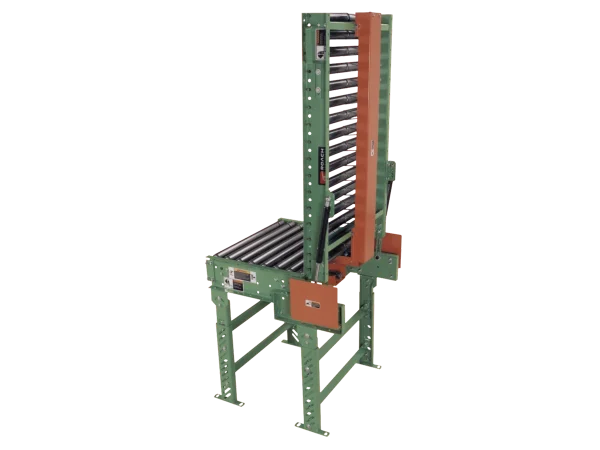

Transportador con compuerta modular de rodillo vivo (796LSG)


El módulo de compuerta 796LSG crea un paso accesible a través de una línea de transporte, manteniéndose accionado por el sistema de eje de transmisión existente. Un mecanismo de asistencia mediante cilindro de gas permite elevar o bajar la sección de la compuerta, facilitando puntos de cruce seguros y frecuentes en áreas de producción o manipulación de gran actividad.
Esta característica resulta especialmente útil en situaciones donde el personal o los equipos móviles deben atravesar líneas de transporte sin interrumpir el flujo de materiales ni añadir unidades de accionamiento independientes.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | .9″ dia. x 16 ga. galvanized, model 196G grooved |
| DRIVE BELT | 3/16″ dia. polyurethane belts; nominal 15 lbs. per roller drive |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame; horizontal section is 24″ long |
| COUPLINGS | Located on one end only |
| COUPLINGS | Located on both, one, or no end |
| LIFT | Gas cylinder provides assist for raising / lowering |
| MOTOR DRIVE | Unit is designed to be driven by 796LS |
| SPECIFY HAND | Specify if gate is left hand or right hand |
| FLOOR SUPPORTS | Optional |

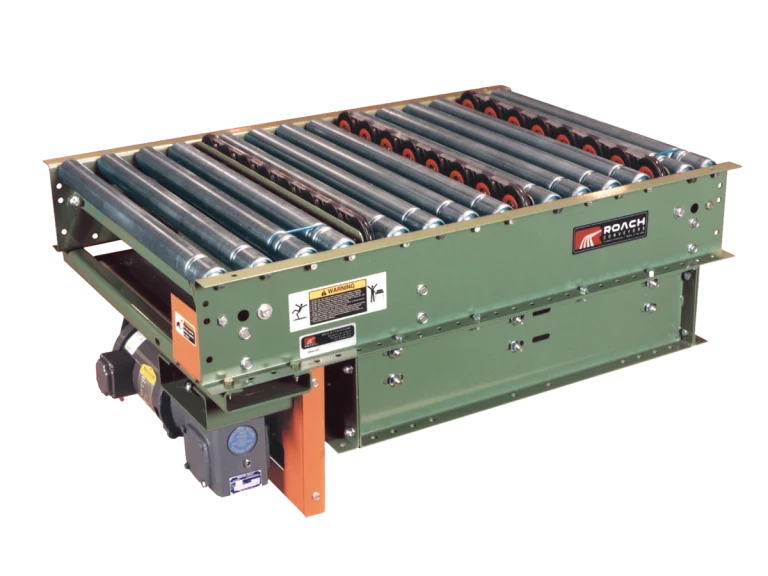

Transportador de transferencia de banda redonda de 90 grados y 3 hilos (RBT3)
El transportador de transferencia RBT3 está diseñado para realizar una transferencia de 90 grados de cargas de hasta aproximadamente 100 libras, empleando tres ramales de correas redondas. Este módulo permite un cambio de dirección fluido con una mínima alteración del producto y se integra con sistemas de transporte accionados por eje longitudinal u otros tipos de sistemas de transporte.
Las transferencias mediante correas redondas constituyen un método habitual para reorientar cargas en sistemas de transporte compactos, facilitando los cambios de dirección en tareas de montaje, embalaje o clasificación.
- Zonas de acumulación y liberación de cajas
- Líneas transportadoras para la preparación de pedidos
- Clasificación en sistemas de velocidad baja a moderada
- Embalaje y operaciones
- Transferencia entre estaciones de procesamiento
- Distribución y gestión de pedidos
- Operaciones de comercio electrónico
- Manufactura ligera
- Embalaje y montaje
- Logística de terceros
| BF | 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TRANSFER ARM | 10 ga. formed channel |
| TRANSFER BELT | 3/8″ dia. round polyurethane belt |
| LENGTHS | Transfer designed to mount in 796LS line shaft conveyors 15″-39″ BF. |
| BELT CENTERS | 12″ |
| BED / FRAME | 10 ga. formed channel |
| ONE DIRECTION FLOW | Transfers product in one direction; optional reversible. |
| TAKE-UP | Adjustable sheaves provides take-up of transfer belt. |
| BELT SPEED | Driven at 150% of speed as powered section transfer is mounted in. |
| LIFT | 3/4″ positive lift. |
| CAPACITY | 100 lbs. |
| AIR CONTROLS | Air cylinder with single solenoid valve |
| MOTOR DRIVE | Optional |
No requiere accionamiento al montarse en un transportador de eje lineal Roach. Así mismo el modelo RBT3 ofrece un excelente método para transferir hasta 100 lb de producto a intervalos de 90°.
Transportador de trabajo ligero con rodillo vivo (738LS)
El transportador de eje lineal modelo 738LS es popular gracias a su diseño único. Sobre todo, lo que son curvas, espolones y diversos accesorios pueden accionarse con un solo accionamiento.
Transportador curvo de trabajo ligero con rodillo vivo (738LSC)
Primeramente, este modelo cuenta con rodillos cónicos que ayudan a mantener la orientación del producto. Así mismo no requiere accionamiento, ya que está diseñado para ser accionado por las secciones por eje recto del 738LS. También incluye centros de rodillos cercanos de serie.
Transportador de rodillo vivo con espuela convergente (796LSS)
Los módulos de derivación convergente permiten que el producto fluya desde estas líneas hacia un transportador accionado por eje de línea recta. También están diseñados para ser accionados por el 796LS, por lo tanto, reduce el número total de accionamientos en el sistema transportador.
Transportador de rodillo vivo con cruce (796LSX)
Su diseño ofrece un componente estándar que elimina la confusión sobre los cruces. Por lo tanto, el modelo 796LSX es el único componente necesario para el cruce del eje de transmisión. Así mismo se encuentra disponible en longitudes de 2′ a 10′.
Transportador de rodillo vivo (796LS)
Las curvas, ramales y diversos módulos se activan fácilmente con un solo accionamiento. Igualmente, estos transportadores se utilizan y recomiendan ampliamente gracias a su diseño único.
Transportador curvo de rodillo vivo (796LSC)
Los rodillos cónicos ayudan a mantener la orientación del producto. También está diseñado para ser accionado desde un transportador 796LS, por lo tanto, reduce la cantidad total de accionamientos necesarios.
Transportador de rodillo vivo con interruptor divergente (796LSDS)
El 796LSDS se utiliza en aplicaciones divergentes. Del mismo modo la sección pivotante de rodillos accionada neumáticamente, se inclina para desviar los paquetes hacia el ramal con rapidez y eficiencia.


Transportador con compuerta modular de rodillo vivo (796LSG)
Ofrece la máxima versatilidad al estar impulsado por el modelo 796LS, por lo que no se requiere unidad e igualmente ofrece accesibilidad para el operador, lo que elimina los peligrosos pasos por encima.
Transportador de transferencia de banda redonda de 90 grados y 3 hilos (RBT3)
No requiere accionamiento al montarse en un transportador de eje lineal Roach. Así mismo el modelo RBT3 ofrece un excelente método para transferir hasta 100 lb de producto a intervalos de 90°.
