Los transportadores de gravedad utilizan rodillos, ruedas o rieles para mover productos sin asistencia eléctrica. Las cargas avanzan manualmente o de manera gravitacional, lo que hace estos sistemas sean una opción práctica para zonas donde se requiere movimiento, acumulación o transferencia controlados. Se suelen integrar en operaciones de recolección, embalaje, inspección y envío, donde se prioriza la simplicidad y la confiabilidad.
El diseño admite una amplia gama de tamaños, pesos y superficies inferiores de productos. Los transportadores de gravedad de rodillos acomodan cajas de cartón, contenedores, paletas y cargas irregulares, mientras que los transportadores de ruedas son ideales para artículos livianos y diseños portátiles.
Los transportadores de gravedad suelen ser modulares y configurables, lo que permite organizar recorridos rectos, curvas, fusiones y descensos alrededor de las limitaciones de las instalaciones y los equipos existentes. Las opciones de materiales, la construcción del marco y las clasificaciones de servicio se pueden adaptar a las condiciones ambientales y los requisitos de carga en las operaciones de distribución, fabricación y ensamblaje.

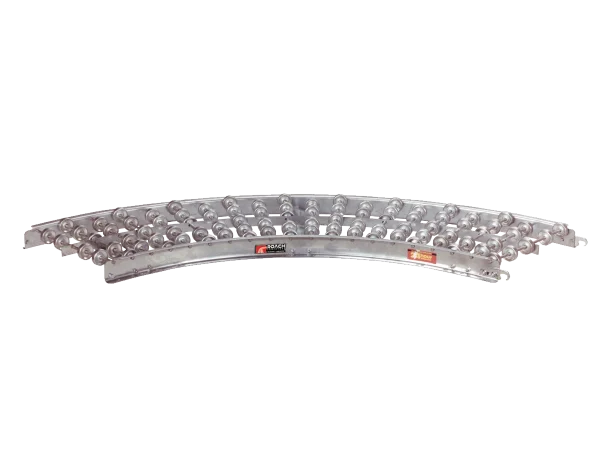

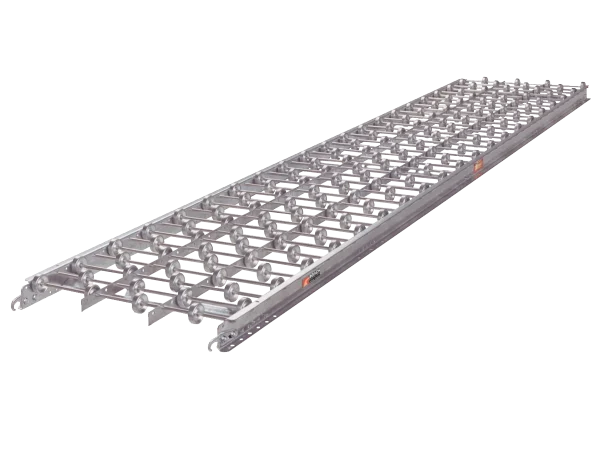

Transportador de gravedad de rodajas WP/WS
Consta de transportadores de ruedas modulares impulsados por gravedad y curvas construidas con ruedas y rodamientos de bolas prelubricadas de 1-15/16″ de diámetro sobre ejes de acero galvanizado y soportadas en marcos de canales de aluminio formado (WP/WA) o acero galvanizado (WS). Estos transportadores transportan cajas de cartón, contenedores y otras cargas de fondo plano por gravedad o empuje manual a través de secciones rectas y curvas con un radio exterior de 4 pies en las curvas.
Las versiones de ruedas de aluminio soportan cargas más livianas con un peso de marco más bajo, mientras que las ruedas y marcos de acero galvanizado brindan una mayor capacidad de carga distribuida de hasta varios cientos de libras por sección, lo que hace que la línea WP/WS sea adecuada para movimientos de carga unitaria de livianos a moderados en zonas de envío, recepción, ensamblaje y empaque donde se requieren recorridos rápidos y portátiles del transportador.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway. Aluminum Wheel Capacity Is 25 Lbs. Per Wheel; Zinc-Plated Wheel Capacity Is 50 Lbs. Per Wheel |
| AXLES | 1/4″ Dia. Galvanized Steel Bolt-Type Axle And Lock Nut |
| FRAMES | Formed Heat-Treated Aluminum Channel 2-1/2″ X 1″ X 1/8″; Formed Galvanized Steel Channel 2-1/2″ X 1″ X 12 Ga. |
| COUPLINGS | Hook And Rod; Hooks On One End And Rod («Stud») Other End |
| FRAME CAPACITY | 4′ Outside Radius |

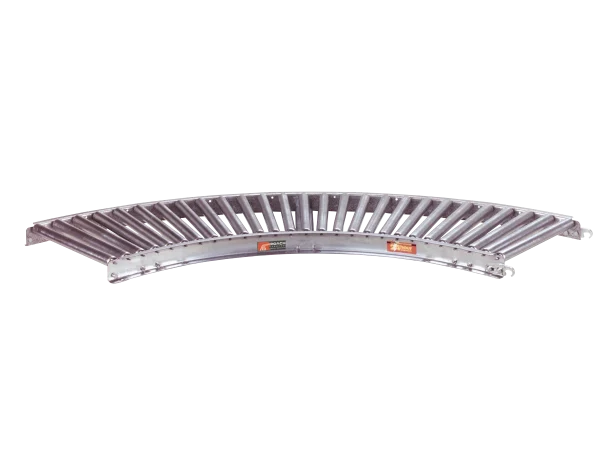

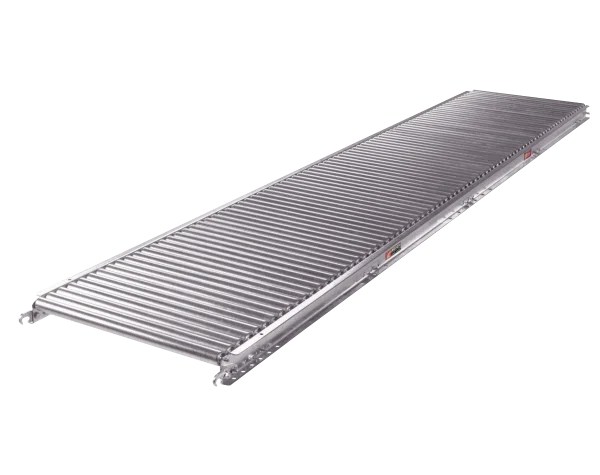

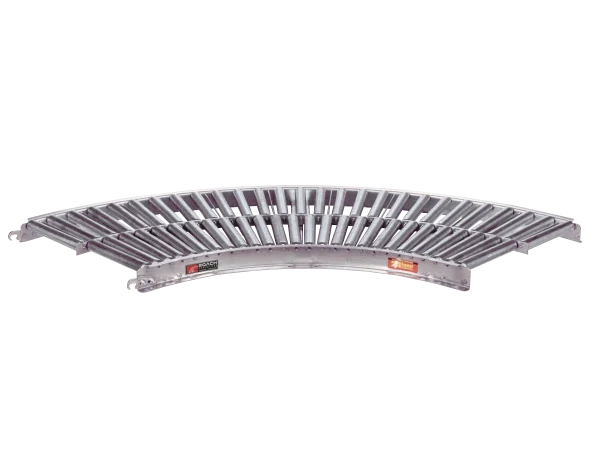

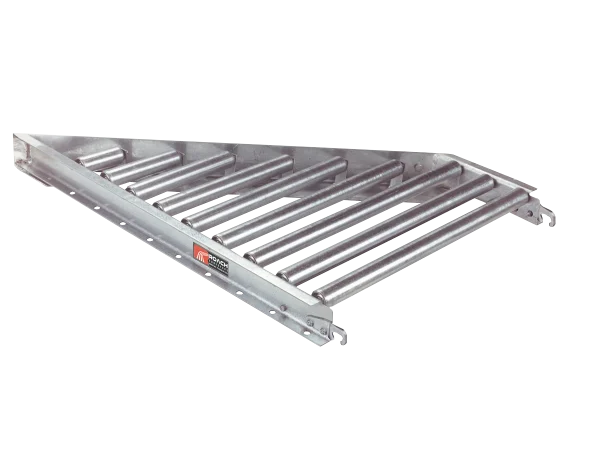

138P/138G Transportadores de rodillos por gravedad galvanizados – Curvas
Estos transportadores utilizan rodillos de 1-3/8 de pulgada de diámetro en una construcción de acero galvanizado para resistencia a la corrosión y durabilidad en aplicaciones de gravedad estándar. Disponibles en configuraciones rectas y curvas, admiten el movimiento de cajas y cargas de contenedores por gravedad y son muy adecuados para entornos generales de almacenamiento y distribución. Los marcos y rodillos galvanizados reducen el desgaste de la superficie y permiten un desplazamiento suave de la carga a lo largo de cintas transportadoras extendidas.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway. Aluminum Wheel Capacity Is 25 Lbs. Per Wheel; Zinc-Plated Wheel Capacity Is 50 Lbs. Per Wheel |
| AXLES | 1/4″ Dia. Galvanized Steel Bolt-Type Axle And Lock Nut |
| FRAMES | Formed Heat-Treated Aluminum Channel 2-1/2″ X 1″ X 1/8″; Formed Galvanized Steel Channel 2-1/2″ X 1″ X 12 Ga. |
| COUPLINGS | Hook And Rod; Hooks On One End And Rod («Stud») Other End |
| FRAME CAPACITY | Aluminum 160 Lbs. Max. Distributed Live Load Per 10′ Section Or 750 Lbs. Per 5′ Section; Galv. Steel 350 Lbs. Max. Distributed Live Load Per 10′ Section, Or 1300 Lbs. Per 5′ Section |
| RADIUS (CURVES) | 4′ Outside Radius |

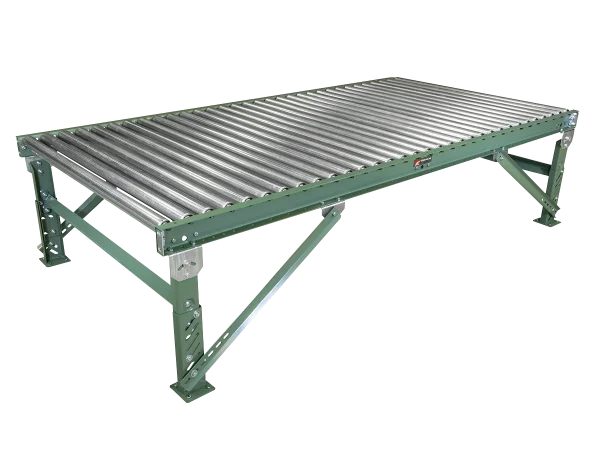

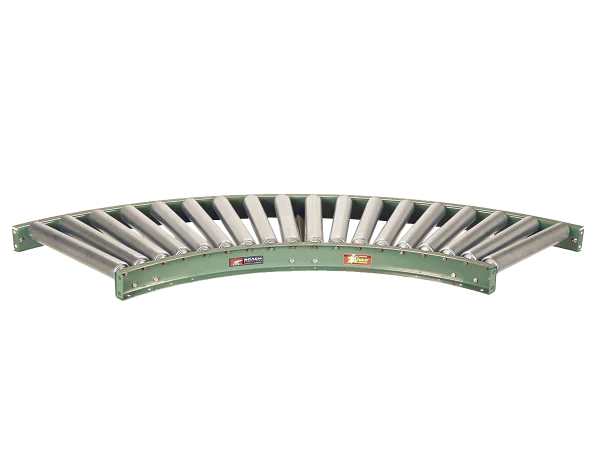

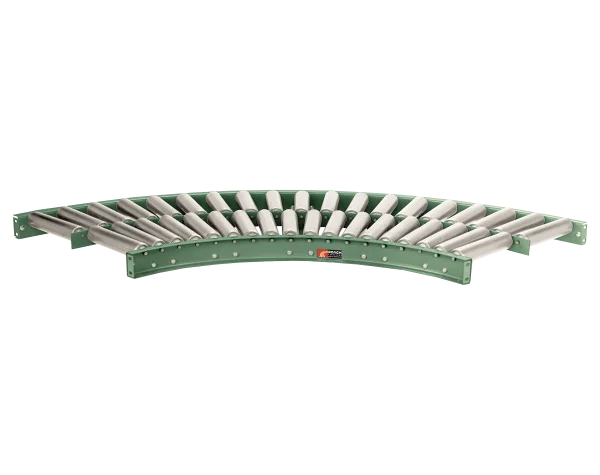

196G – Transportador de Gravedad de Rodillos Galvanizados de calibre 1.9” x 16
196G es una serie con rodillos de acero galvanizado de 1,9 pulgadas de diámetro y componentes de marco diseñados para resistencia a la corrosión y vida útil prolongada. Los cojinetes integrales de acero liso con empaque de grasa soportan una rotación constante de los rodillos. Las capacidades de carga distribuida típicas admiten pesos unitarios de rango medio, lo que hace que esta serie sea adecuada para operaciones generales de manejo de materiales y embalaje donde los acabados galvanizados brindan solidez ambiental.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| WHEELS | 1.9″ X 16 Ga. Galv. Steel Tubing, Model 196G, With Smooth Swaged Ends |
| FRAMES | Formed Steel Painted Channel 3-1/2″ X 1-1/2″ X 10 Ga. Set High; 4-1/2″ X 1-1/2″ X 10 Ga. Set Low |
| FRAME CAPACITY | 250 Lbs. Per Roller, Or 1300 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 3200 Lbs. At 5′ Centers |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |
| OPTIONAL FRAME | 4″ @ 5.4 Lbs. Struc. Steel Channel Frame, Rollers 3/16″ High, May Vary Due To Structural Tolerances |

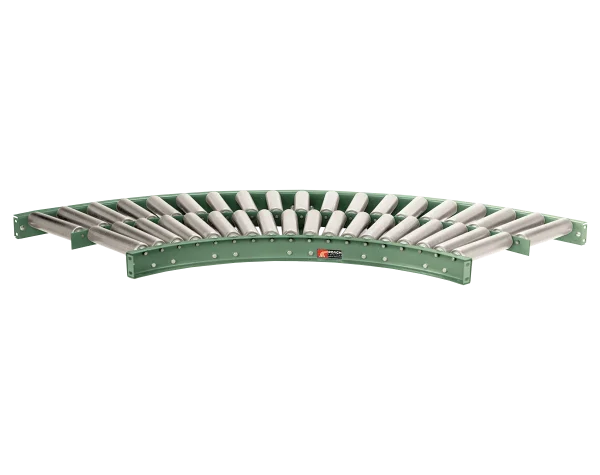

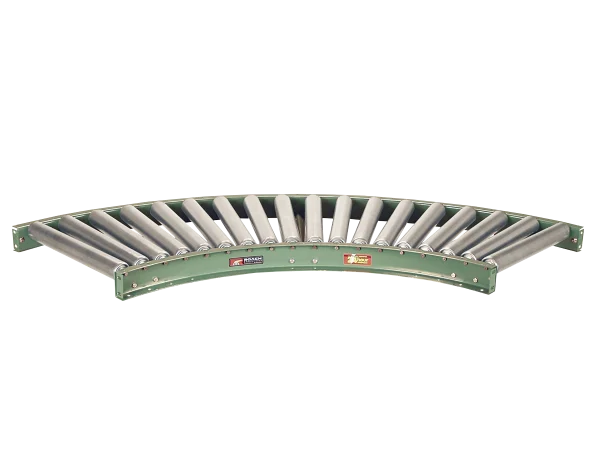

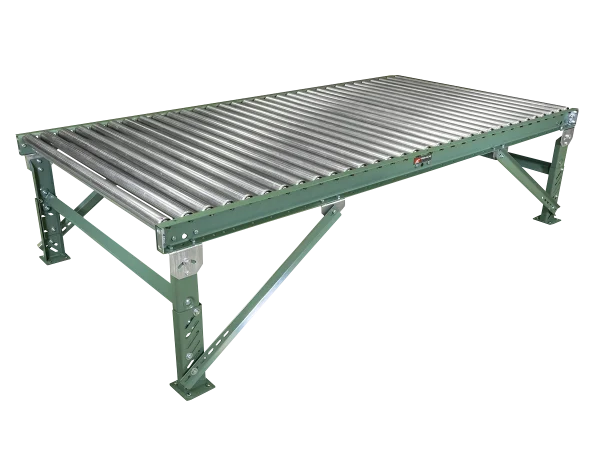

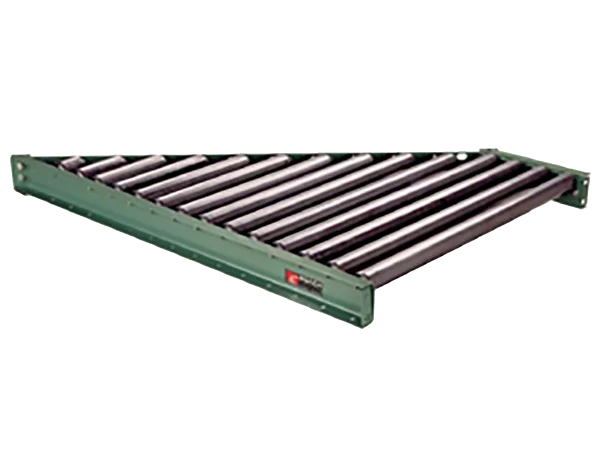

192S - Transportador por gravedad de rodillos de acero de calibre 1,9 x 12
El transportador por gravedad 192S utiliza rodillos de acero de calibre 12 y 1,9 pulgadas de diámetro en un marco de acero formado. Los rodamientos de bolas lisos están galvanizados y engrasados para una rotación constante. Este modelo admite tareas típicas de manipulación por gravedad para cargas unitarias de peso medio. La capacidad del marco y la construcción de los rodillos equilibran la rigidez estructural con la facilidad de integración en sistemas transportadores por gravedad más grandes.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 1.9″ X 12 Ga. Steel Tubing, Model 192S, With Smooth Swagged Ends |
| FRAMES | Formed Steel Painted Channel 3-1/2″ X 1-1/2″ X 10 Ga. Set High; 4-1/2″ X 1-1/2″ X 10 Ga. Set Low |
| FRAME CAPACITY | 260 Lbs. Per Roller, Or 1300 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 3200 Lbs. At 5′ Centers |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |
| OPTIONAL FRAME | 4″ @ 5.4 Lbs. Struc. Steel Channel Frame, Rollers 3/16″ High, May Vary Due To Structural Tolerances |
199S - Transportador por gravedad de rodillos de acero de calibre 1,9" x 9 - Curvas
La serie 199S utiliza tubos de acero de calibre 9 más pesados para los rodillos, montados dentro de marcos formados que soportan cargas distribuidas más altas que las secciones de gravedad más livianas. Los cojinetes lisos integrales están galvanizados y engrasados para una rotación confiable sin energía. Disponible en secciones rectas y curvas, esta línea transportadora admite cajas de cartón, cajones y material en contenedores más pesados.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 1.9″ X 12 Ga. Steel Tubing, Model 192S, With Smooth Swagged Ends |
| FRAMES | Formed Steel Painted Channel 3-1/2″ X 1-1/2″ X 10 Ga. Set High; 4-1/2″ X 1-1/2″ X 10 Ga. Set Low |
| FRAME CAPACITY | 260 Lbs. Per Roller, Or 1300 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 3200 Lbs. At 5′ Centers |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |
| OPTIONAL FRAME | 4″ @ 5.4 Lbs. Struc. Steel Channel Frame, Rollers 3/16″ High, May Vary Due To Structural Tolerances |

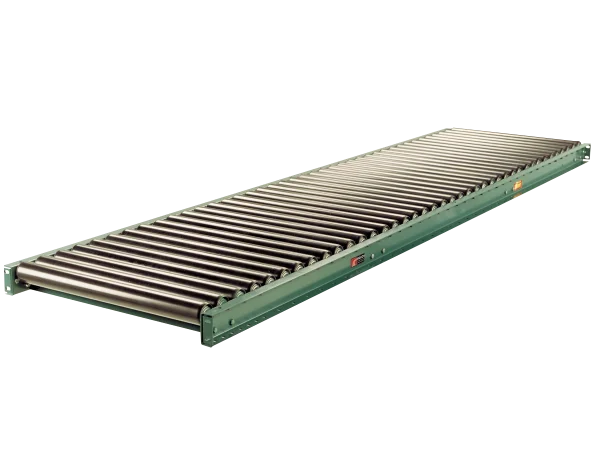

254S - Transportador de gravedad de rodillos de acero estructural de calibre 2.5" x 14
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-1/2″ X 14 Ga. Steel Tubing, Model 254S, With Smooth Swaged Ends |
| FRAMES | 4″ At 5.4 Lbs. Structural Steel Painted Channel |
| ROLLER CAPACITY | 290 Lbs. Per Roller |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
| FRAME CAPACITY | 3750 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 8000 Lbs. At 5′ Centers |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |

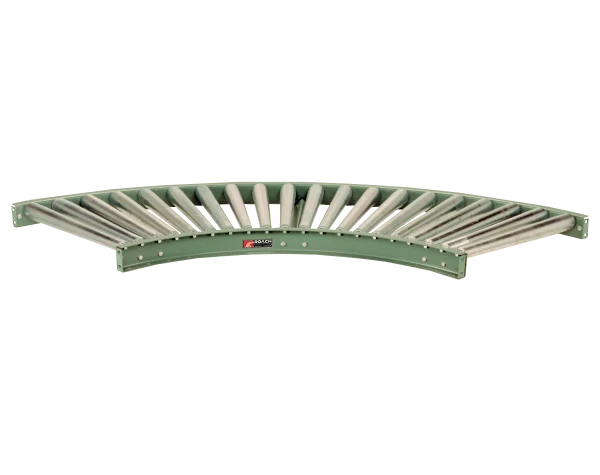

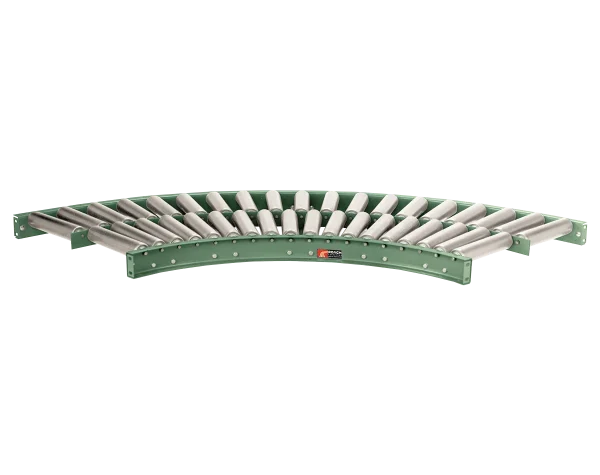

254TC - Transportador curvo de gravedad de rodillos cónicos de calibre 2.5" x 14
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-1/2″ X 1-11/16″ Dia. X 14 Ga. Steel Tubing, Model 254T, With Smooth Swaged Ends |
| FRAMES | Formed Steel Painted Channel 3-1/2″ X 1-1/2″ X 10 Ga. Set High; 4-1/2″ X 1-1/2″ X 10 Ga. Set Low |
| ROLLER CAPACITY | 250 Lbs. Per Roller |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed, Removable Type Bearings |
| FRAME CAPACITY | 650 Lbs. Maximum Distributed Live Load With Supports At Each End Of Curve Section And At The Outside Of A 90° Curve Section |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |

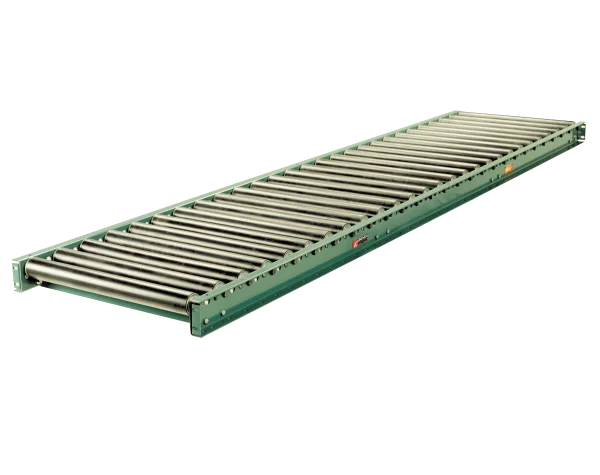

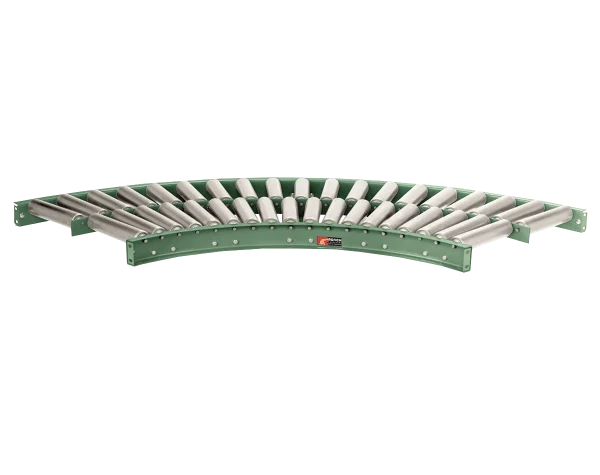

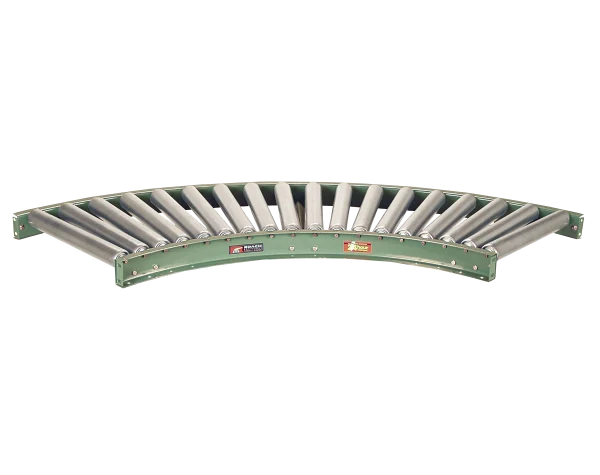

251S - Transportador por gravedad de rodillos de acero de calibre 2.5" x 11
251S utiliza rodillos de acero de calibre 11 de 2-1/2 pulgadas de diámetro montados en marcos formados robustos. Los rodamientos ABEC de precisión admiten una rotación confiable y la línea transportadora está especificada para transportar cargas unitarias de moderadas a pesadas por gravedad. Este modelo une zonas de manejo de materiales de uso general y más exigentes donde se requiere robustez y flujo de gravedad constante.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-1/2″ X 11 Ga. Steel Tubing, Model 251S, With Flanged Type Bearings Pressed Into Stright Ends |
| FRAMES | Formed Steel Painted Channel 4″ X 1-1/2″ X 7 Ga. Set High; 5″ X 1-1/2″ X 7 Ga. Set Low |
| ROLLER CAPACITY | 540 Lbs. Per Roller |
| BEARINGS | Precision Abec Bearings |
| FRAME CAPACITY | 3400 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 7500 Lbs. At 5′ Centers |
| COUPLINGS | Butt Type |
| AXLES | 11/16″ Hex Shaft, Spring Loaded |

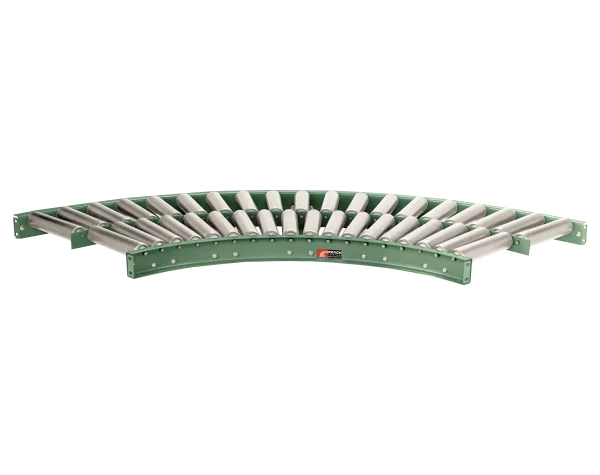

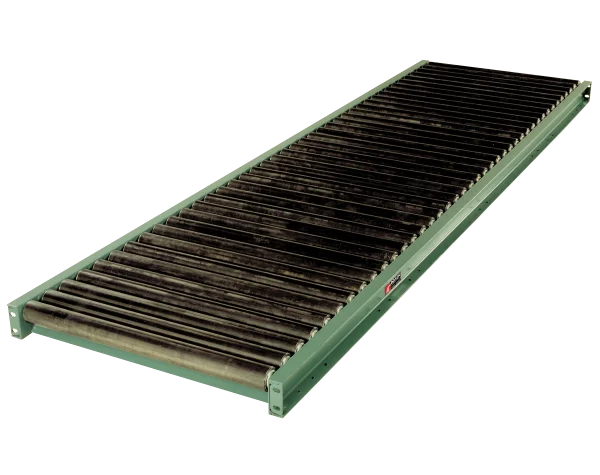

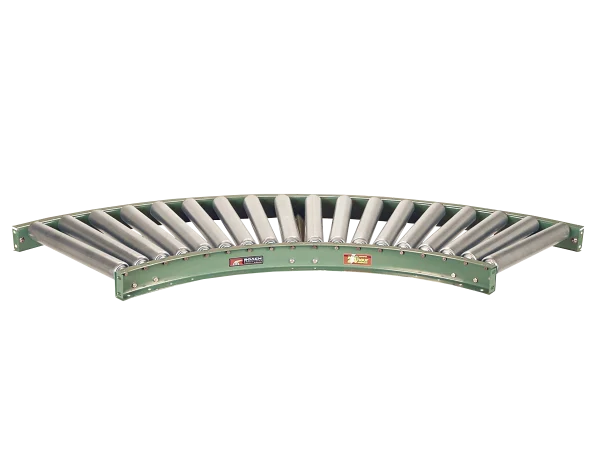

251S Estructural - Transportador por gravedad de rodillos de acero de calibre 2.5" x 11
251S utiliza rodillos de acero de calibre 11 de 2-1/2 pulgadas de diámetro montados en marcos formados robustos. Los rodamientos ABEC de precisión admiten una rotación confiable y la línea transportadora está especificada para transportar cargas unitarias de moderadas a pesadas por gravedad. Este modelo une zonas de manejo de materiales de uso general y más exigentes donde se requiere robustez y flujo de gravedad constante.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-1/2″ X 11 Ga. Steel Tubing, Model 251S, With Flanged Type Bearings Pressed Into Stright Ends |
| FRAMES | Formed Steel Painted Channel 4″ X 1-1/2″ X 7 Ga. Set High; 5″ X 1-1/2″ X 7 Ga. Set Low |
| ROLLER CAPACITY | 540 Lbs. Per Roller |
| BEARINGS | Precision Abec Bearings |
| FRAME CAPACITY | 3400 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 7500 Lbs. At 5′ Centers |
| COUPLINGS | Butt Type |
| AXLES | 11/16″ Hex Shaft, Spring Loaded |

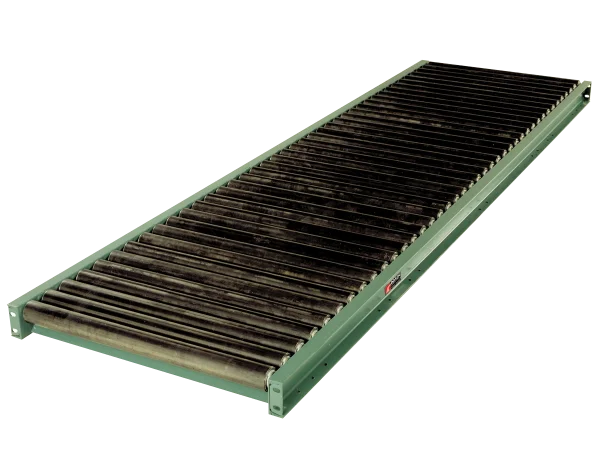

297S - Transportador por gravedad de rodillos de acero estructural de calibre 2-9/16" x 7
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-9/16″ X 7 Ga. Steel Tubing, Model 297S, With Straight Ends, Reamed To Provide Smooth Bearing Seats |
| FRAMES | 4″ At 5.4 Lbs. Structural Steel Painted Channel |
| ROLLER CAPACITY | 540 Lbs. Per Roller |
| AXLES | 11/16″ Hex Shaft, Spring Loaded |
| BEARINGS | Removable Type, Heavy Duty Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| FRAME CAPACITY | 3750 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 8000 Lbs. At 5′ Centers |

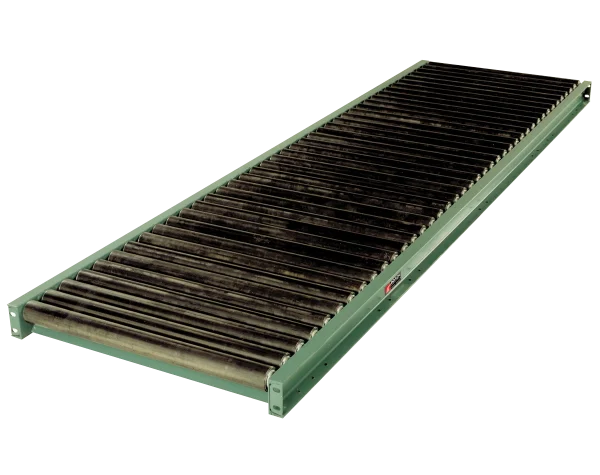

3509S - Transportador por gravedad de rodillos de acero estructural de calibre 3.5" x 9
Esta serie de transportadores utiliza rodillos de tubo de acero de calibre 9 de 3,5 pulgadas de diámetro y marcos estructurales pesados para permitir el manejo por gravedad de cargas significativamente pesadas. Los cojinetes extraíbles de alta resistencia y los ejes robustos respaldan un servicio prolongado en entornos industriales exigentes. Tanto las unidades rectas como las curvas están disponibles para diseños de carriles de gravedad total.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 3-1/2″ X 9 Ga. Steel Tubing, Model 3509S, With Straight Ends, Reamed To Provide Smooth Bearing Seats |
| FRAMES | 4″ At 5.4 Lbs. Structural Steel Painted Channel Set High; 5″ At 6.7 Lbs. Structural Steel Painted Channel Set Low (Extra Charge For Set Low) |
| ROLLER CAPACITY | 700 Lbs. Per Roller |
| AXLES | 11/16″ Hex Shaft, Spring Loaded |
| BEARINGS | Removable Type, Heavy Duty Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| FRAME CAPACITY | 3750 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 8000 Lbs. At 5′ Centers |

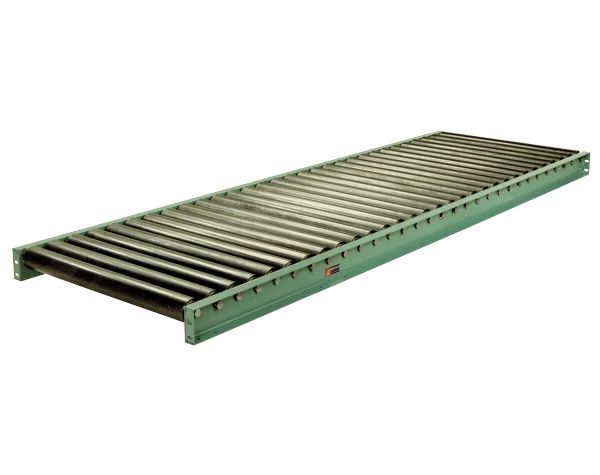

3530S - Transportador por gravedad de rodillos de acero estructural de 3.5 ″ x .300
El 3530S se encuentra entre los transportadores de rodillos por gravedad más importantes que se ofrecen, con rodillos de acero estructural de pared de .300 y marcos de formas pesadas. Las capacidades de los rodillos superan las secciones de gravedad típicas, lo que permite cargas distribuidas muy altas. Este producto se especifica donde se requiere durabilidad y capacidad de carga extremas en operaciones de alimentación por gravedad o de preparación.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 3-1/2″ X .300 Steel Tubing, Model 3530S, With Straight Ends, Reamed To Provide Smooth Bearing Seats |
| FRAMES | 5″ At 6.7 Lbs. Structural Steel Painted Channel Set Low (Extra Charge For Set Low) |
| ROLLER CAPACITY | 2500 Lbs. Per Roller |
| AXLES | 1-1/16″ Hex Shaft, Spring Loaded |
| BEARINGS | Removable Type, Heavy Duty Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| FRAME CAPACITY | 6600 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 16000 Lbs. At 5′ Centers |

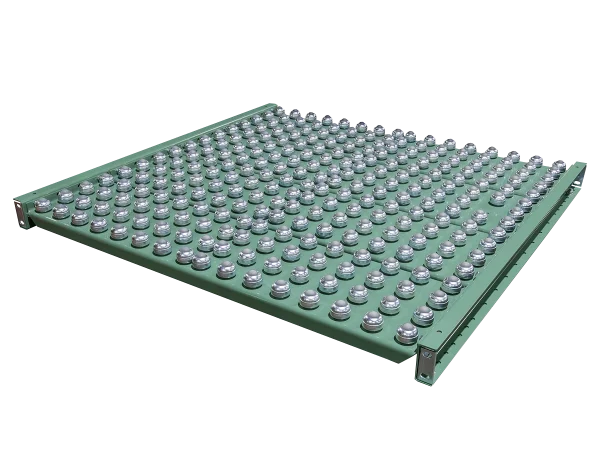

MODEL B - Ball Transfer Gravity Conveyor
El modelo B utiliza grupos de conjuntos de transferencia de bolas dentro de un marco transportador para permitir el movimiento multidireccional de artículos de superficie plana. Este diseño admite tareas centradas en el operador, como alineación, rotación y posicionamiento en estaciones de trabajo o puntos de embalaje. Las transferencias de bolas brindan flexibilidad manual sin energía.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| BALL ASSEMBLIES | 1″ Dia. Steel Ball X 1-13/16″ Overall Housing Diameter. Mounting Bolt Is 1/4″-20 |
| BALL CAPACITY | 50 Lbs. Per Ball With Max. Unit Load Not To Exceed The Capacity Of 4 Balls (200 Lbs.) |
| FRAMES | 3-1/2″ X 1-1/2″ X 10 Ga. Steel With Balls In Set High Position (1/4″ Above Side Frames) Only |
| FRAME CAPACITY | 1300 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 3200 Lbs. At 5′ Centers |
| PLATES | Balls Are Attached In Square Pattern To 10 Ga. Formed Plates Up To 39″ Bf. Above 39″, Plates Are 7 Ga. |
| COUPLINGS | Butt Type |

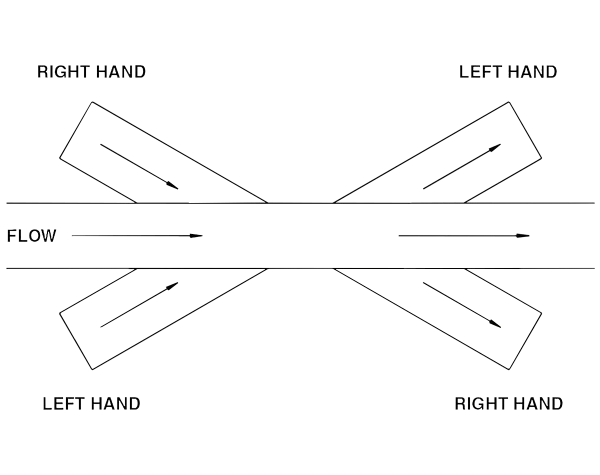

GALV SPUR - Wheel & Roller Butt Spurs | 1-3/8” Dia. X 18 Ga. Galv.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 1-3/8″ Dia. X 18 Ga. Galvanized Steel, Model 138G, On Model Bsr |
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway, Zinc Plated On Model Bsw |
| FRAME | Formed Galvanized Steel Channel 2-1/2″ X 1″ X 12 Ga.; Supplied With Hook And Rod Coupling |

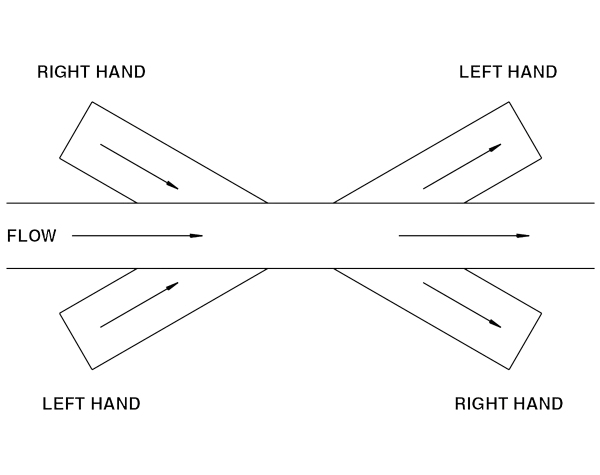

ESPUELA DE ACERO - Espolón a tope de rodillo | 1,9 ″ de diámetro. x Acero calibre 16
Los espolones de tope del rodillo de gravedad Roach desvían el flujo de mercancías a 30° o 45°, derecha o izquierda y 90° simplemente agregando una curva estándar de 45° al espolón.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 1.9″ Dia. X 16 Ga. Steel, Model 196S |
| FRAMES | Formed Steel Channel, 3-1/2″ X 1-1/2″ X 10 Ga.; 13″, 15″, 17″, 19″, 21″, 23″, 25″, 27″, 31″, 33″, 37″, 39″, 43″, 47″, And 51″ Bf Available |
| ROLLER CENTERS | Model BS Furnished With 3″ Roller Centers |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |

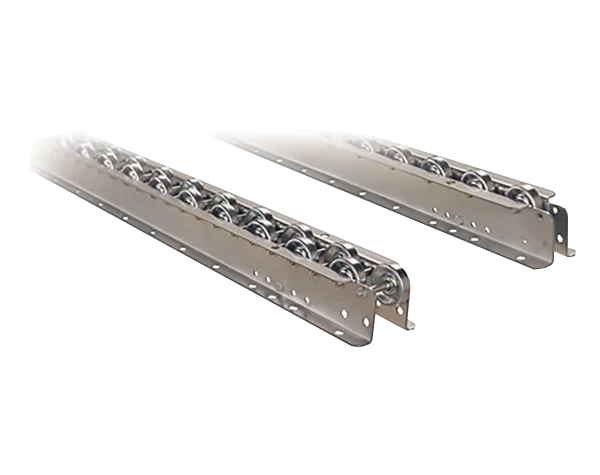

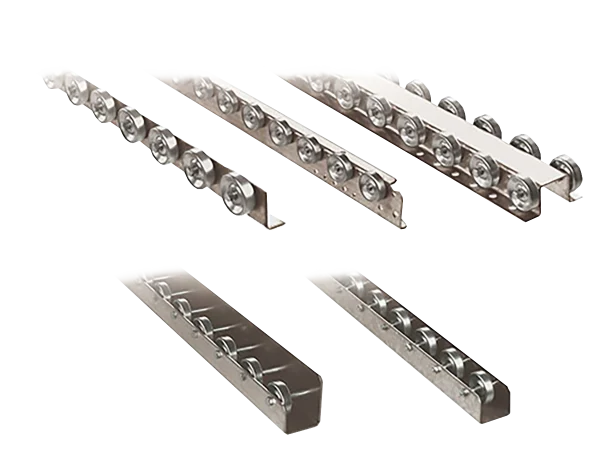

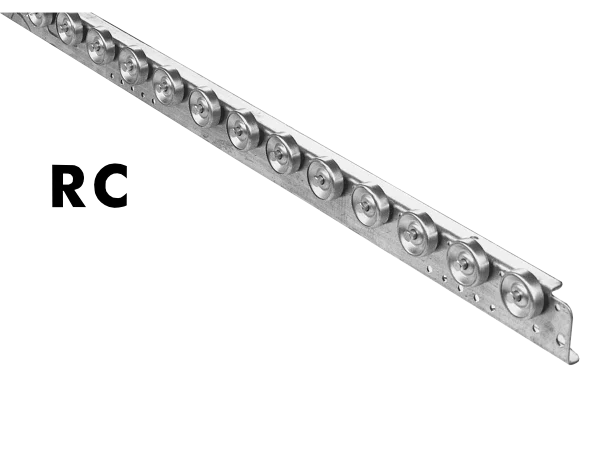

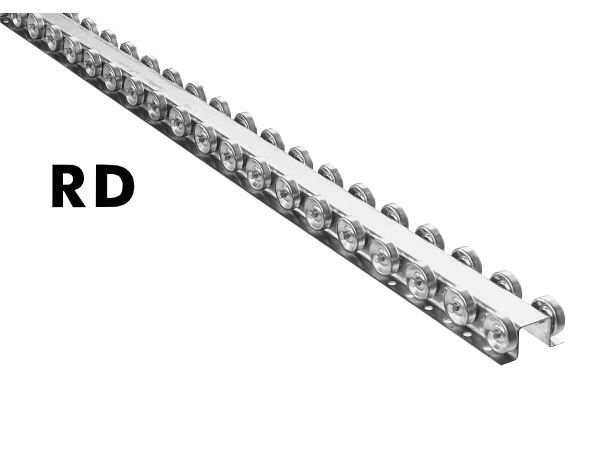

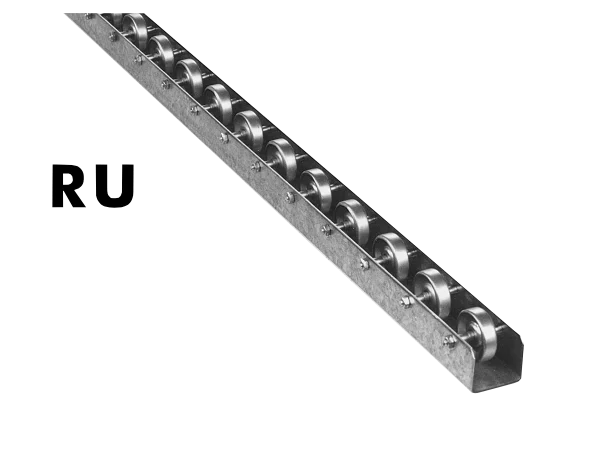

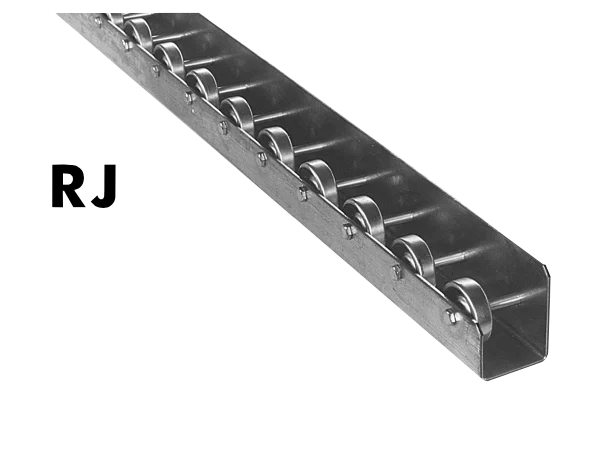

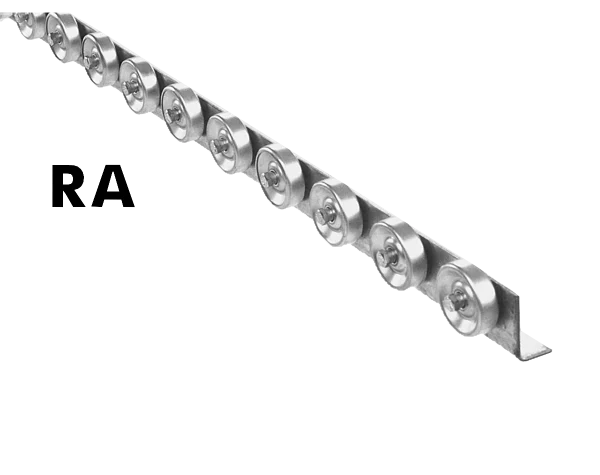

RAIL WHEEL - RA, RC, RD, RJ, RU
Los transportadores de ruedas sobre rieles RA, RC, RD, RJ y RU son sistemas de ruedas sobre rieles impulsados por gravedad construidos con rieles de acero galvanizado de calibre 12 formados en distintas configuraciones para adaptarse a una variedad de requisitos de carga y diseño; Cada modelo utiliza ruedas con rodamientos de bolas de 1-15/16″ de diámetro, prelubricadas y galvanizadas, en centros de 3″ con ejes tipo perno de acero galvanizado de 1/4″ de diámetro, lo que permite un montaje sencillo en el piso o en bastidor en disposiciones paralelas para el movimiento de carga unitaria sin energía. Estos transportadores de ruedas sobre rieles ofrecen una solución liviana y económica para transportar cajas de cartón, contenedores y otras unidades de carga en longitudes de 1′ a 10′ en incrementos de 1′, con capacidades de ruedas y marcos que varían entre modelos para soportar diversas demandas del sistema y soportar condiciones de espaciado.
El modelo RA proporciona un perfil de capacidad de carga más baja, mientras que las configuraciones RC, RD, RJ y RU aumentan progresivamente la capacidad de carga del marco y el manejo de masas, lo que hace que esta serie se adapte desde uso general hasta aplicaciones de transportadores por gravedad más exigentes donde se requiere una transferencia de productos confiable y con pocos mecanismos.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| RAILS | 12 Ga. Galvanized Steel Rails Formed To Several Configurations, Including Ra, Rc, Rd, Rj, And Ru Rail Wheel Conveyors |
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway, Zinc Plated, 50 Lb. Capacity |
| AXLES | 1/4″ Dia. Galvanized Steel Bolt-Type With Lock Nut |
| LENGTHS | Available In 1′-0″ Increments From 1′-0″ To 10′-0″ |
| COUPLINGS | Not Supplied, Specify Type Required For Pricing |
| WHEEL CENTERS | 3″ Centers Typical On All Patterns |

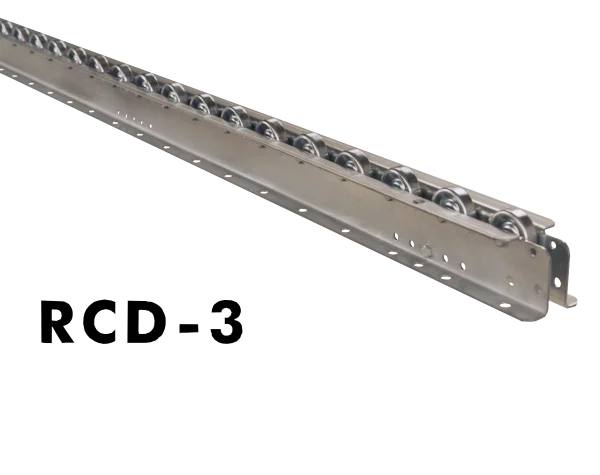

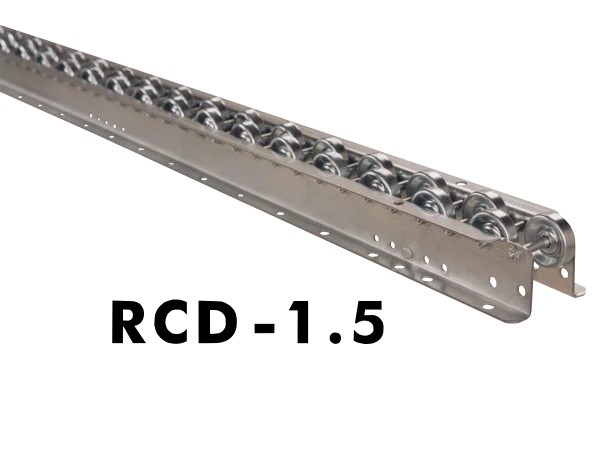

RAIL WHEEL - RCD-3 & RCD-1.5
Los transportadores de ruedas sobre rieles RCD-1.5 y RCD-3 son sistemas de ruedas sobre rieles por gravedad construidos con rieles de acero galvanizado de calibre 12 y ruedas con rodamientos de bolas prelubricadas de 1-15/16″ de diámetro sobre ejes tipo perno de acero galvanizado de 1/4″ de diámetro, diseñados para un movimiento sencillo de carga unitaria montada en el piso o en bastidor en longitudes de 1′ a 10′ en incrementos de 1′. El modelo RCD-3 utiliza ruedas con un espacio de 3″ para equilibrar el soporte de carga y el movimiento de baja resistencia, mientras que el modelo RCD-1.5 presenta un patrón de ruedas más denso y escalonado de 1-1/2″ para aumentar los puntos de contacto y soportar cargas más pequeñas o de forma irregular con una distribución de ruedas más fina.
Ambas configuraciones ofrecen la misma construcción básica de rieles y capacidad de ruedas, lo que permite elegir entre espacios más amplios entre ruedas para transporte general y espacios más estrechos para un soporte de carga más consistente en toda la superficie inferior del producto en aplicaciones por gravedad.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| RAILS | 12 Ga. Galvanized Steel Rails Formed To Two Varying Width Rail Wheel Conveyors, Models Rcd |
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway, Zinc Plated, 50 Lb. Capacity |
| AXLES | 1/4″ Dia. Galvanized Steel Bolt-Type With Lock Nut |
| LENGTHS | Available In 1′-0″ Increments From 1′-0″ To 10′-0″ |
| COUPLINGS | Not Supplied, Specify Type Required For Pricing |
| WHEEL CENTERS | Wheels Provided On 3″ Centers With Model Rcd-3; Wheels Provided On 1-1/2″ Centers, Staggered Pattern On Model Rcd-1.5 |

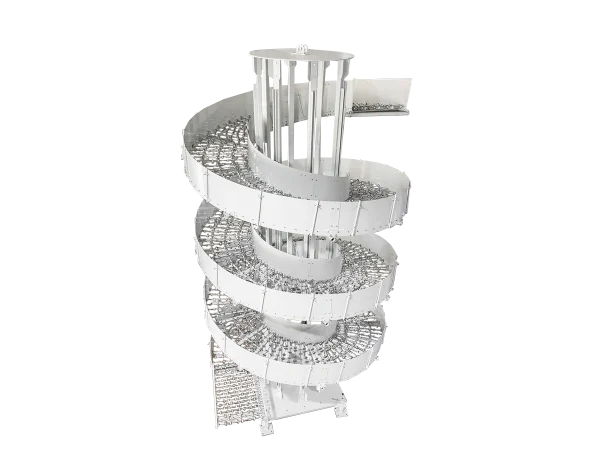

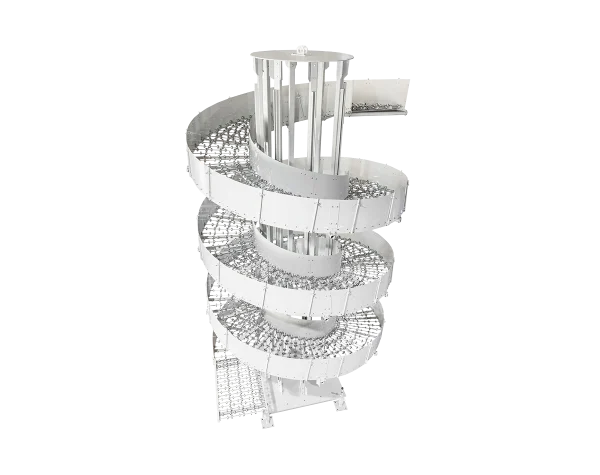

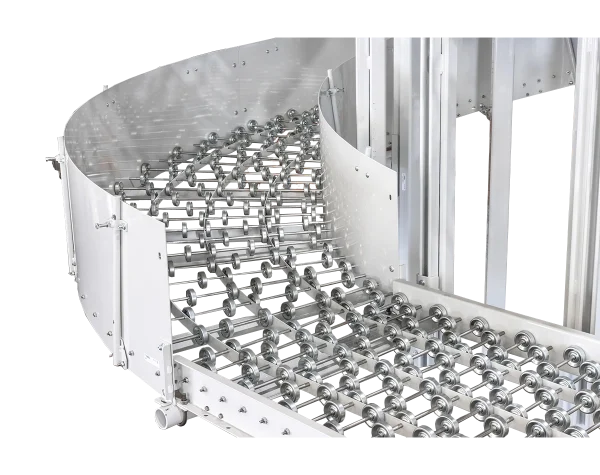

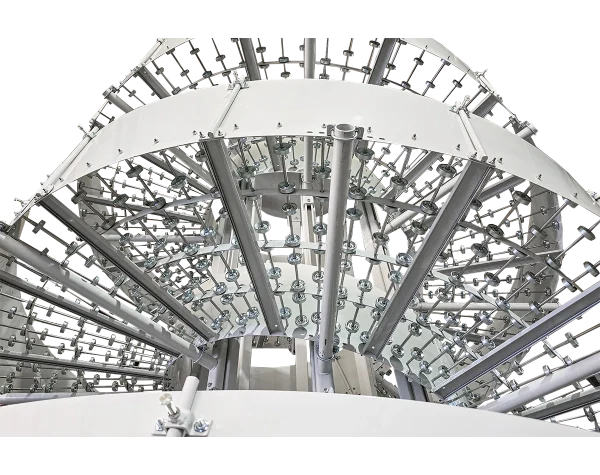

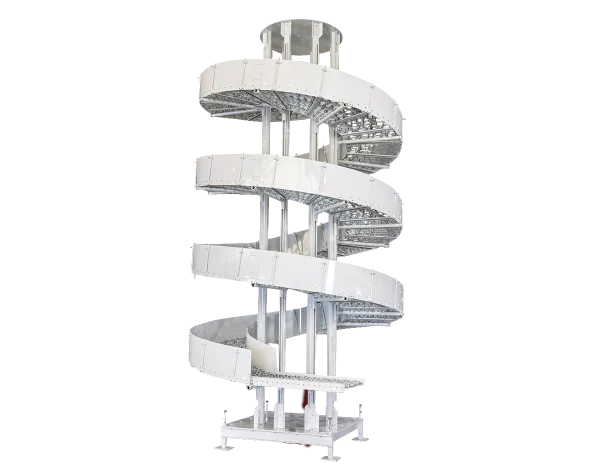

Transportador de gravedad en espiral
El transportador en espiral por gravedad proporciona un método práctico para mover productos entre elevaciones y al mismo tiempo minimiza los requisitos de espacio en el piso. El movimiento del producto es impulsado enteramente por la gravedad, lo que permite que las cajas, contenedores y paquetes fluyan de manera suave y consistente sin energía eléctrica. La configuración en espiral admite una transferencia vertical continua y se integra fácilmente con secciones del transportador por gravedad rectas o curvas.
Este transportador se usa comúnmente en almacenes, centros de distribución, operaciones de empaque y entornos de fabricación donde se requiere un movimiento vertical confiable. Su simplicidad mecánica respalda un funcionamiento consistente con bajas demandas de mantenimiento, lo que lo hace muy adecuado para instalaciones que buscan un transporte vertical confiable sin complejidad adicional del sistema.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| HEIGHT | 18 Ft |
| BETWEEN FRAME | 30 In |
| OVERALL WIDTH | 32 In |
| SIDE GUARDS | 13 In |
| TYPE | Gravity Spiral (Non-Powered) |
| MATERIAL FLOW | Downward |
| CONSTRUCTION | Heavy-Duty Frame With Precision-Formed Spiral Track |
| INSTALLATION | Floor-Mounted And Compatible With Standard Conveyor Layouts |
| PAINT | Ral 7035 Light Grey |
Los transportadores de gravedad utilizan rodillos, ruedas o rieles para mover productos sin asistencia eléctrica. Lo que hace que estos sistemas sean una opción práctica para zonas donde se requiere movimiento, acumulación o transferencia controlados.
El diseño admite una amplia gama de tamaños, pesos y superficies inferiores de productos. Los transportadores de gravedad de rodillos acomodan cajas de cartón, contenedores, paletas y cargas irregulares, mientras que los transportadores de ruedas son ideales para artículos livianos y diseños portátiles.
Transportador de gravedad de rodajas WP/WS
Consta de transportadores de ruedas modulares impulsados por gravedad y curvas construidas con ruedas y rodamientos de bolas prelubricadas de 1-15/16″ de diámetro sobre ejes de acero galvanizado y soportadas en marcos de canales de aluminio formado (WP/WA) o acero galvanizado (WS). Estos transportadores transportan cajas de cartón, contenedores y otras cargas de fondo plano por gravedad o empuje manual a través de secciones rectas y curvas con un radio exterior de 4 pies en las curvas.
Las versiones de ruedas de aluminio soportan cargas más livianas con un peso de marco más bajo, mientras que las ruedas y marcos de acero galvanizado brindan una mayor capacidad de carga distribuida de hasta varios cientos de libras por sección, lo que hace que la línea WP/WS sea adecuada para movimientos de carga unitaria de livianos a moderados en zonas de envío, recepción, ensamblaje y empaque donde se requieren recorridos rápidos y portátiles del transportador.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway. Aluminum Wheel Capacity Is 25 Lbs. Per Wheel; Zinc-Plated Wheel Capacity Is 50 Lbs. Per Wheel |
| AXLES | 1/4″ Dia. Galvanized Steel Bolt-Type Axle And Lock Nut |
| FRAMES | Formed Heat-Treated Aluminum Channel 2-1/2″ X 1″ X 1/8″; Formed Galvanized Steel Channel 2-1/2″ X 1″ X 12 Ga. |
| COUPLINGS | Hook And Rod; Hooks On One End And Rod («Stud») Other End |
| FRAME CAPACITY | 4′ Outside Radius |
138P/138G Transportadores de rodillos por gravedad galvanizados – Curvas
Estos transportadores utilizan rodillos de 1-3/8 de pulgada de diámetro en una construcción de acero galvanizado para resistencia a la corrosión y durabilidad en aplicaciones de gravedad estándar. Disponibles en configuraciones rectas y curvas, admiten el movimiento de cajas y cargas de contenedores por gravedad y son muy adecuados para entornos generales de almacenamiento y distribución. Los marcos y rodillos galvanizados reducen el desgaste de la superficie y permiten un desplazamiento suave de la carga a lo largo de cintas transportadoras extendidas.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway. Aluminum Wheel Capacity Is 25 Lbs. Per Wheel; Zinc-Plated Wheel Capacity Is 50 Lbs. Per Wheel |
| AXLES | 1/4″ Dia. Galvanized Steel Bolt-Type Axle And Lock Nut |
| FRAMES | Formed Heat-Treated Aluminum Channel 2-1/2″ X 1″ X 1/8″; Formed Galvanized Steel Channel 2-1/2″ X 1″ X 12 Ga. |
| COUPLINGS | Hook And Rod; Hooks On One End And Rod («Stud») Other End |
| FRAME CAPACITY | Aluminum 160 Lbs. Max. Distributed Live Load Per 10′ Section Or 750 Lbs. Per 5′ Section; Galv. Steel 350 Lbs. Max. Distributed Live Load Per 10′ Section, Or 1300 Lbs. Per 5′ Section |
| RADIUS (CURVES) | 4′ Outside Radius |
196G – Transportador de Gravedad de Rodillos Galvanizados de calibre 1.9” x 16
196G es una serie con rodillos de acero galvanizado de 1,9 pulgadas de diámetro y componentes de marco diseñados para resistencia a la corrosión y vida útil prolongada. Los cojinetes integrales de acero liso con empaque de grasa soportan una rotación constante de los rodillos. Las capacidades de carga distribuida típicas admiten pesos unitarios de rango medio, lo que hace que esta serie sea adecuada para operaciones generales de manejo de materiales y embalaje donde los acabados galvanizados brindan solidez ambiental.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| WHEELS | 1.9″ X 16 Ga. Galv. Steel Tubing, Model 196G, With Smooth Swaged Ends |
| FRAMES | Formed Steel Painted Channel 3-1/2″ X 1-1/2″ X 10 Ga. Set High; 4-1/2″ X 1-1/2″ X 10 Ga. Set Low |
| FRAME CAPACITY | 250 Lbs. Per Roller, Or 1300 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 3200 Lbs. At 5′ Centers |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |
| OPTIONAL FRAME | 4″ @ 5.4 Lbs. Struc. Steel Channel Frame, Rollers 3/16″ High, May Vary Due To Structural Tolerances |
192S - Transportador por gravedad de rodillos de acero de calibre 1,9 x 12
El transportador por gravedad 192S utiliza rodillos de acero de calibre 12 y 1,9 pulgadas de diámetro en un marco de acero formado. Los rodamientos de bolas lisos están galvanizados y engrasados para una rotación constante. Este modelo admite tareas típicas de manipulación por gravedad para cargas unitarias de peso medio. La capacidad del marco y la construcción de los rodillos equilibran la rigidez estructural con la facilidad de integración en sistemas transportadores por gravedad más grandes.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 1.9″ X 12 Ga. Steel Tubing, Model 192S, With Smooth Swagged Ends |
| FRAMES | Formed Steel Painted Channel 3-1/2″ X 1-1/2″ X 10 Ga. Set High; 4-1/2″ X 1-1/2″ X 10 Ga. Set Low |
| FRAME CAPACITY | 260 Lbs. Per Roller, Or 1300 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 3200 Lbs. At 5′ Centers |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |
| OPTIONAL FRAME | 4″ @ 5.4 Lbs. Struc. Steel Channel Frame, Rollers 3/16″ High, May Vary Due To Structural Tolerances |
199S - Transportador por gravedad de rodillos de acero de calibre 1,9" x 9 - Curvas
La serie 199S utiliza tubos de acero de calibre 9 más pesados para los rodillos, montados dentro de marcos formados que soportan cargas distribuidas más altas que las secciones de gravedad más livianas. Los cojinetes lisos integrales están galvanizados y engrasados para una rotación confiable sin energía. Disponible en secciones rectas y curvas, esta línea transportadora admite cajas de cartón, cajones y material en contenedores más pesados.
- Carga y descarga de camiones
- Manejo de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 1.9″ X 12 Ga. Steel Tubing, Model 192S, With Smooth Swagged Ends |
| FRAMES | Formed Steel Painted Channel 3-1/2″ X 1-1/2″ X 10 Ga. Set High; 4-1/2″ X 1-1/2″ X 10 Ga. Set Low |
| FRAME CAPACITY | 260 Lbs. Per Roller, Or 1300 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 3200 Lbs. At 5′ Centers |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |
| OPTIONAL FRAME | 4″ @ 5.4 Lbs. Struc. Steel Channel Frame, Rollers 3/16″ High, May Vary Due To Structural Tolerances |
254S - Transportador de gravedad de rodillos de acero estructural de calibre 2.5" x 14
Este transportador por gravedad cuenta con rodillos de 2-1/2 pulgadas de diámetro con tubos estructurales de calibre 14 y marcos de canales formados más pesados. Diseñado para una mayor integridad estructural que las líneas de calibre más liviano, admite el movimiento por gravedad de artículos más grandes y pesados en longitudes extendidas. El marco estructural proporciona mayor rigidez y resistencia a la deflexión bajo carga.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-1/2″ X 14 Ga. Steel Tubing, Model 254S, With Smooth Swaged Ends |
| FRAMES | 4″ At 5.4 Lbs. Structural Steel Painted Channel |
| ROLLER CAPACITY | 290 Lbs. Per Roller |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
| FRAME CAPACITY | 3750 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 8000 Lbs. At 5′ Centers |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |
254TC - Transportador curvo de gravedad de rodillos cónicos de calibre 2.5" x 14
Los modelos 254TC son secciones curvas de transportador por gravedad que utilizan rodillos cónicos para mantener la orientación del producto mientras guían las cargas a través de las curvas. La geometría del rodillo cónico permite un flujo controlado alrededor de curvas en declinaciones, lo que hace que esta serie sea apropiada para líneas de gravedad donde los cambios de dirección son frecuentes y mantener la alineación es importante.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-1/2″ X 1-11/16″ Dia. X 14 Ga. Steel Tubing, Model 254T, With Smooth Swaged Ends |
| FRAMES | Formed Steel Painted Channel 3-1/2″ X 1-1/2″ X 10 Ga. Set High; 4-1/2″ X 1-1/2″ X 10 Ga. Set Low |
| ROLLER CAPACITY | 250 Lbs. Per Roller |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed, Removable Type Bearings |
| FRAME CAPACITY | 650 Lbs. Maximum Distributed Live Load With Supports At Each End Of Curve Section And At The Outside Of A 90° Curve Section |
| COUPLINGS | Butt Type |
| AXLES | 7/16″ Hex Shaft, Spring Loaded |
251S - Transportador por gravedad de rodillos de acero de calibre 2.5" x 11
251S utiliza rodillos de acero de calibre 11 de 2-1/2 pulgadas de diámetro montados en marcos formados robustos. Los rodamientos ABEC de precisión admiten una rotación confiable y la línea transportadora está especificada para transportar cargas unitarias de moderadas a pesadas por gravedad. Este modelo une zonas de manejo de materiales de uso general y más exigentes donde se requiere robustez y flujo de gravedad constante.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-1/2″ X 11 Ga. Steel Tubing, Model 251S, With Flanged Type Bearings Pressed Into Stright Ends |
| FRAMES | Formed Steel Painted Channel 4″ X 1-1/2″ X 7 Ga. Set High; 5″ X 1-1/2″ X 7 Ga. Set Low |
| ROLLER CAPACITY | 540 Lbs. Per Roller |
| BEARINGS | Precision Abec Bearings |
| FRAME CAPACITY | 3400 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 7500 Lbs. At 5′ Centers |
| COUPLINGS | Butt Type |
| AXLES | 11/16″ Hex Shaft, Spring Loaded |
251S Estructural - Transportador por gravedad de rodillos de acero de calibre 2.5" x 11
251S utiliza rodillos de acero de calibre 11 de 2-1/2 pulgadas de diámetro montados en marcos formados robustos. Los rodamientos ABEC de precisión admiten una rotación confiable y la línea transportadora está especificada para transportar cargas unitarias de moderadas a pesadas por gravedad. Este modelo une zonas de manejo de materiales de uso general y más exigentes donde se requiere robustez y flujo de gravedad constante.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-1/2″ X 11 Ga. Steel Tubing, Model 251S, With Flanged Type Bearings Pressed Into Stright Ends |
| FRAMES | Formed Steel Painted Channel 4″ X 1-1/2″ X 7 Ga. Set High; 5″ X 1-1/2″ X 7 Ga. Set Low |
| ROLLER CAPACITY | 540 Lbs. Per Roller |
| BEARINGS | Precision Abec Bearings |
| FRAME CAPACITY | 3400 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 7500 Lbs. At 5′ Centers |
| COUPLINGS | Butt Type |
| AXLES | 11/16″ Hex Shaft, Spring Loaded |
297S - Transportador por gravedad de rodillos de acero estructural de calibre 2-9/16" x 7
297S aprovecha rodillos de gran diámetro (2-9/16 pulgadas) con tubos estructurales pesados de calibre 7 para soportar cargas distribuidas muy altas en líneas de gravedad. Los componentes estructurales y las disposiciones de rodamientos están diseñados para un rendimiento sostenido bajo pesos unitarios elevados, y las secciones curvas manejan los cambios de dirección con robustez.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 2-9/16″ X 7 Ga. Steel Tubing, Model 297S, With Straight Ends, Reamed To Provide Smooth Bearing Seats |
| FRAMES | 4″ At 5.4 Lbs. Structural Steel Painted Channel |
| ROLLER CAPACITY | 540 Lbs. Per Roller |
| AXLES | 11/16″ Hex Shaft, Spring Loaded |
| BEARINGS | Removable Type, Heavy Duty Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| FRAME CAPACITY | 3750 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 8000 Lbs. At 5′ Centers |
3509S - Transportador por gravedad de rodillos de acero estructural de calibre 3.5" x 9
Esta serie de transportadores utiliza rodillos de tubo de acero de calibre 9 de 3,5 pulgadas de diámetro y marcos estructurales pesados para permitir el manejo por gravedad de cargas significativamente pesadas. Los cojinetes extraíbles de alta resistencia y los ejes robustos respaldan un servicio prolongado en entornos industriales exigentes. Tanto las unidades rectas como las curvas están disponibles para diseños de carriles de gravedad total.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 3-1/2″ X 9 Ga. Steel Tubing, Model 3509S, With Straight Ends, Reamed To Provide Smooth Bearing Seats |
| FRAMES | 4″ At 5.4 Lbs. Structural Steel Painted Channel Set High; 5″ At 6.7 Lbs. Structural Steel Painted Channel Set Low (Extra Charge For Set Low) |
| ROLLER CAPACITY | 700 Lbs. Per Roller |
| AXLES | 11/16″ Hex Shaft, Spring Loaded |
| BEARINGS | Removable Type, Heavy Duty Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| FRAME CAPACITY | 3750 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 8000 Lbs. At 5′ Centers |
3530S - Transportador por gravedad de rodillos de acero estructural de 3.5 ″ x .300
El 3530S se encuentra entre los transportadores de rodillos por gravedad más importantes que se ofrecen, con rodillos de acero estructural de pared de .300 y marcos de formas pesadas. Las capacidades de los rodillos superan las secciones de gravedad típicas, lo que permite cargas distribuidas muy altas. Este producto se especifica donde se requiere durabilidad y capacidad de carga extremas en operaciones de alimentación por gravedad o de preparación.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 3-1/2″ X .300 Steel Tubing, Model 3530S, With Straight Ends, Reamed To Provide Smooth Bearing Seats |
| FRAMES | 5″ At 6.7 Lbs. Structural Steel Painted Channel Set Low (Extra Charge For Set Low) |
| ROLLER CAPACITY | 2500 Lbs. Per Roller |
| AXLES | 1-1/16″ Hex Shaft, Spring Loaded |
| BEARINGS | Removable Type, Heavy Duty Ball Bearings, Zinc Plated, Grease Packed |
| COUPLINGS | Butt Type |
| FRAME CAPACITY | 6600 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 16000 Lbs. At 5′ Centers |
MODEL B - Ball Transfer Gravity Conveyor
El modelo B utiliza grupos de conjuntos de transferencia de bolas dentro de un marco transportador para permitir el movimiento multidireccional de artículos de superficie plana. Este diseño admite tareas centradas en el operador, como alineación, rotación y posicionamiento en estaciones de trabajo o puntos de embalaje. Las transferencias de bolas brindan flexibilidad manual sin energía.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| BALL ASSEMBLIES | 1″ Dia. Steel Ball X 1-13/16″ Overall Housing Diameter. Mounting Bolt Is 1/4″-20 |
| BALL CAPACITY | 50 Lbs. Per Ball With Max. Unit Load Not To Exceed The Capacity Of 4 Balls (200 Lbs.) |
| FRAMES | 3-1/2″ X 1-1/2″ X 10 Ga. Steel With Balls In Set High Position (1/4″ Above Side Frames) Only |
| FRAME CAPACITY | 1300 Lbs. Maximum Distributed Live Load Per 10′ Section With Supports At 10′ Centers; 3200 Lbs. At 5′ Centers |
| PLATES | Balls Are Attached In Square Pattern To 10 Ga. Formed Plates Up To 39″ Bf. Above 39″, Plates Are 7 Ga. |
| COUPLINGS | Butt Type |
GALV SPUR - Wheel & Roller Butt Spurs | 1-3/8” Dia. X 18 Ga. Galv.
Los espolones de tope del rodillo de gravedad Roach desvían el flujo de mercancías a 30° o 45°, derecha o izquierda y 90° simplemente agregando una curva estándar de 45° al espolón.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 1-3/8″ Dia. X 18 Ga. Galvanized Steel, Model 138G, On Model Bsr |
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway, Zinc Plated On Model Bsw |
| FRAME | Formed Galvanized Steel Channel 2-1/2″ X 1″ X 12 Ga.; Supplied With Hook And Rod Coupling |
ESPUELA DE ACERO - Espolón a tope de rodillo | 1,9 ″ de diámetro. x Acero calibre 16
Los espolones de tope del rodillo de gravedad Roach desvían el flujo de mercancías a 30° o 45°, derecha o izquierda y 90° simplemente agregando una curva estándar de 45° al espolón.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| ROLLERS | 1.9″ Dia. X 16 Ga. Steel, Model 196S |
| FRAMES | Formed Steel Channel, 3-1/2″ X 1-1/2″ X 10 Ga.; 13″, 15″, 17″, 19″, 21″, 23″, 25″, 27″, 31″, 33″, 37″, 39″, 43″, 47″, And 51″ Bf Available |
| ROLLER CENTERS | Model BS Furnished With 3″ Roller Centers |
| BEARINGS | Integral Plain Ball Bearings, Zinc Plated, Grease Packed |
RAIL WHEEL - RA, RC, RD, RJ, RU
Los transportadores de ruedas sobre rieles RA, RC, RD, RJ y RU son sistemas de ruedas sobre rieles impulsados por gravedad construidos con rieles de acero galvanizado de calibre 12 formados en distintas configuraciones para adaptarse a una variedad de requisitos de carga y diseño; Cada modelo utiliza ruedas con rodamientos de bolas de 1-15/16″ de diámetro, prelubricadas y galvanizadas, en centros de 3″ con ejes tipo perno de acero galvanizado de 1/4″ de diámetro, lo que permite un montaje sencillo en el piso o en bastidor en disposiciones paralelas para el movimiento de carga unitaria sin energía. Estos transportadores de ruedas sobre rieles ofrecen una solución liviana y económica para transportar cajas de cartón, contenedores y otras unidades de carga en longitudes de 1′ a 10′ en incrementos de 1′, con capacidades de ruedas y marcos que varían entre modelos para soportar diversas demandas del sistema y soportar condiciones de espaciado.
El modelo RA proporciona un perfil de capacidad de carga más baja, mientras que las configuraciones RC, RD, RJ y RU aumentan progresivamente la capacidad de carga del marco y el manejo de masas, lo que hace que esta serie se adapte desde uso general hasta aplicaciones de transportadores por gravedad más exigentes donde se requiere una transferencia de productos confiable y con pocos mecanismos.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| RAILS | 12 Ga. Galvanized Steel Rails Formed To Several Configurations, Including Ra, Rc, Rd, Rj, And Ru Rail Wheel Conveyors |
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway, Zinc Plated, 50 Lb. Capacity |
| AXLES | 1/4″ Dia. Galvanized Steel Bolt-Type With Lock Nut |
| LENGTHS | Available In 1′-0″ Increments From 1′-0″ To 10′-0″ |
| COUPLINGS | Not Supplied, Specify Type Required For Pricing |
| WHEEL CENTERS | 3″ Centers Typical On All Patterns |
RAIL WHEEL - RCD-3 & RCD-1.5
Los transportadores de ruedas sobre rieles RCD-1.5 y RCD-3 son sistemas de ruedas sobre rieles por gravedad construidos con rieles de acero galvanizado de calibre 12 y ruedas con rodamientos de bolas prelubricadas de 1-15/16″ de diámetro sobre ejes tipo perno de acero galvanizado de 1/4″ de diámetro, diseñados para un movimiento sencillo de carga unitaria montada en el piso o en bastidor en longitudes de 1′ a 10′ en incrementos de 1′. El modelo RCD-3 utiliza ruedas con un espacio de 3″ para equilibrar el soporte de carga y el movimiento de baja resistencia, mientras que el modelo RCD-1.5 presenta un patrón de ruedas más denso y escalonado de 1-1/2″ para aumentar los puntos de contacto y soportar cargas más pequeñas o de forma irregular con una distribución de ruedas más fina.
Ambas configuraciones ofrecen la misma construcción básica de rieles y capacidad de ruedas, lo que permite elegir entre espacios más amplios entre ruedas para transporte general y espacios más estrechos para un soporte de carga más consistente en toda la superficie inferior del producto en aplicaciones por gravedad.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| RAILS | 12 Ga. Galvanized Steel Rails Formed To Two Varying Width Rail Wheel Conveyors, Models Rcd |
| WHEELS | 1-15/16″ Dia. Prelubricated Ball Bearing Wheel With Hardened Raceway, Zinc Plated, 50 Lb. Capacity |
| AXLES | 1/4″ Dia. Galvanized Steel Bolt-Type With Lock Nut |
| LENGTHS | Available In 1′-0″ Increments From 1′-0″ To 10′-0″ |
| COUPLINGS | Not Supplied, Specify Type Required For Pricing |
| WHEEL CENTERS | Wheels Provided On 3″ Centers With Model Rcd-3; Wheels Provided On 1-1/2″ Centers, Staggered Pattern On Model Rcd-1.5 |
Transportador de gravedad en espiral
El transportador en espiral por gravedad proporciona un método práctico para mover productos entre elevaciones y al mismo tiempo minimiza los requisitos de espacio en el piso. El movimiento del producto es impulsado enteramente por la gravedad, lo que permite que las cajas, contenedores y paquetes fluyan de manera suave y consistente sin energía eléctrica. La configuración en espiral admite una transferencia vertical continua y se integra fácilmente con secciones del transportador por gravedad rectas o curvas.
Este transportador se usa comúnmente en almacenes, centros de distribución, operaciones de empaque y entornos de fabricación donde se requiere un movimiento vertical confiable. Su simplicidad mecánica respalda un funcionamiento consistente con bajas demandas de mantenimiento, lo que lo hace muy adecuado para instalaciones que buscan un transporte vertical confiable sin complejidad adicional del sistema.
- Carga y descarga de camiones
- Manipulación de paquetes y paquetes pequeños
- Cumplimiento y clasificación del comercio electrónico
- Operaciones de trastienda minorista
- Movimiento de equipaje y paquetes en el aeropuerto
- Líneas transportadoras temporales en almacenes y centros de distribución.
- Distribución y cumplimiento
- Fabricación y montaje
- Cumplimiento del comercio electrónico
- Envases de alimentos y bebidas
- Bienes de consumo
- Suministro automotriz e industrial
| HEIGHT | 18 Ft |
| BETWEEN FRAME | 30 In |
| OVERALL WIDTH | 32 In |
| SIDE GUARDS | 13 In |
| TYPE | Gravity Spiral (Non-Powered) |
| MATERIAL FLOW | Downward |
| CONSTRUCTION | Heavy-Duty Frame With Precision-Formed Spiral Track |
| INSTALLATION | Floor-Mounted And Compatible With Standard Conveyor Layouts |
| PAINT | Ral 7035 Light Grey |
