El transportador de acumulación se utiliza para gestionar el flujo de productos, permitiendo que los artículos se acumulen, detengan y liberen a lo largo de la línea sin interrumpir las operaciones anteriores. Estos sistemas dividen el transportador en zonas individuales que operan de forma independiente, lo que permite una acumulación controlada cuando el equipo posterior se detiene o funciona a una velocidad diferente; se aplican comúnmente en sistemas donde se requiere espaciado, orientación y liberación controlada de los productos.

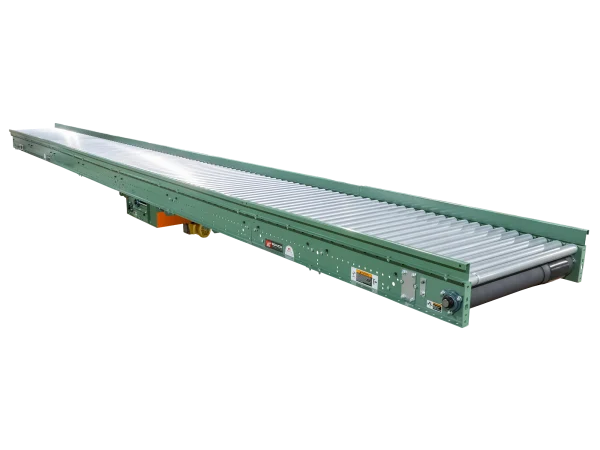

Transportador de acumulación de servicio mediano con acumulador de presión cero (196ZPA)
Este transportador acumula productos de forma segura deteniendo zonas individuales, mientras que los rodillos motorizados en cada extremo mantienen el movimiento, soportando cargas de hasta aproximadamente 57 kg por metro con configuraciones estándar de rodillos y accionamiento.
Utiliza separación neumática de zonas para controlar el flujo de producto sin generar contrapresión en las unidades anteriores y al utilizar rodillos con sensores en lugar de los mecanismos tradicionales activados por peso, este diseño reduce los problemas de restricción con paquetes ligeros o irregulares, frecuentes en entornos de manipulación típicos.
El bastidor y los componentes mecánicos están diseñados para un funcionamiento continuo en entornos de distribución y fabricación, con rodamientos de alta resistencia, rodillos de retorno ajustables y una robusta base que soporta tramos largos y conexiones modulares.
La actuación neumática y un sistema de flujo de aire regulado proporcionan un control de zona constante, mientras que la construcción del transportador permite la instalación de soportes de suelo opcionales y ajustes de elevación para integrarse en sistemas más amplios con una mínima modificación del sistema.
- Almacenamiento temporal de productos entre procesos
- Combinación y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de embalaje o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento
- Líneas de fabricación y montaje
- Sistemas de embalaje y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S. |
| PRESSURE ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; 8″ BF with 6″ wide belt. |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; adjustable. |
| BELTING | 6″ wide black PVC-120 COS. |
| DRIVE PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft. |
| END PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft. |
| BEARINGS | All pulley bearings are precision, heavy duty, lubricated, ball bearings units with cast iron housings. |
| SPEED | 60 FPM, constant. |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. channel frame slotted for tread rollers to pop-out. When unit is installed at 7′-0″ elevation or higher, rollers must be retained in conveyor frame. Specify desired elevation. Bed sections attached with couplings and floor supports. |
| SQUARING RODS | Adjustable rods on underside of bed allow frame to be squared for improved belt tracking and are standard on all units over 30′. |
| FLOOR SUPPORTS | Optional. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| ROLLER CHAIN | Drive pulley is driven by No. 50 roller chain for 1-1/2 HP or less and No. 60 chain on larger drivers. Chain take-up provided on motor base. |
| ACCUMULATION | 2′-0″ long zones pneumatically actuaded. 1′-0″ of live roller over end plates at each end of conveyor remains live during operation (# of zones x zone length + 2′ = overall conveyor length). |
| PNEUMATIC ACTUATION | Maximum air line pressure should not exceed 30 PSI. |
| FRL | Unit is provided with filter, regulator, lubricator with 1/4″ ports. |
| ELECTRICAL CONTROLS | Optional. |

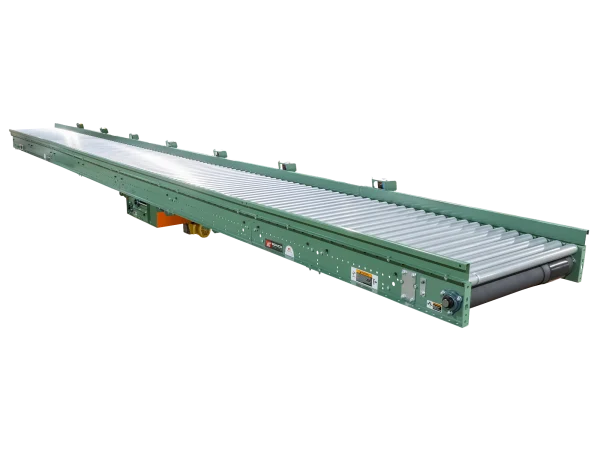

Transportador de servicio medio con acumulador de presión cero SMART ZONE® (SZ196ZPA)
Su diseño mecánico se ajusta a las especificaciones típicas de los transportadores de carga media, soportando cargas de hasta aproximadamente 57 kg por metro y aprovechando una plataforma de rodillos consistente compatible con elementos de sistemas modulares.
La integración de sensores fotoeléctricos simplifica la instalación y mejora la precisión de detección en diversos tipos de productos, lo que hace que esta configuración sea idónea para instalaciones de distribución, logística y fabricación que manejan mercancías de peso mixto.

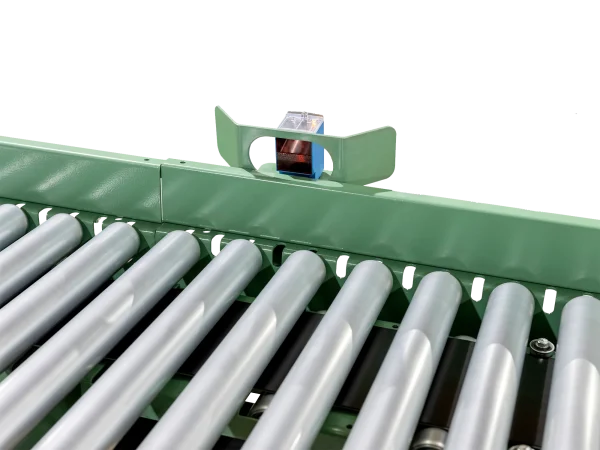

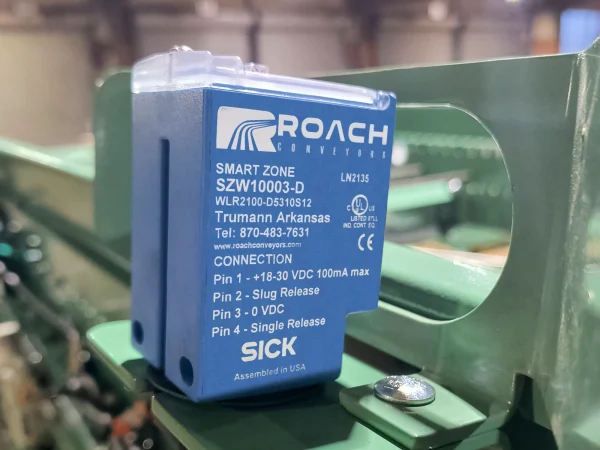

El SZ196ZPA utiliza la tecnología de detección fotoeléctrica patentada Smart Zone® para la acumulación sin presión, reemplazando los rodillos sensores tradicionales con fotocélulas que detectan la presencia del producto sin requerir un peso mínimo de carga. Este acumulador de carga media apila de forma segura cajas, contenedores y paquetes similares mediante la separación por zonas, eliminando la contrapresión y extendiendo la acumulación fiable a productos que podrían no activarse eficazmente con sensores basados en rodillos.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S. |
| PRESSURE ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; 8″ BF with 6″ wide belt. |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; adjustable. |
| BELTING | 6″ wide black PVC-120 COS. |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft or 8″ dia. with 1-7/16″ dia. shaft; both crowned and fully lagged. |
| END PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft. |
| BEARINGS | All pulley bearings are precision, heavy duty, lubricated, ball bearings units with cast iron housings. |
| SPEED | 60 FPM, constant. |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. channel frame slotted for tread rollers to pop-out. When unit is installed at 7′-0″ elevation or higher, rollers must be retained in conveyor frame. Specify desired elevation. Bed sections attached with couplings and floor supports. |
| SQUARING RODS | Adjustable rods on underside of bed allow frame to be squared for improved belt tracking and are standard on all units over 30′. |
| FLOOR SUPPORTS | Optional. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| ROLLER CHAIN | Drive pulley is driven by No. 50 roller chain for 1-1/2 HP or less and No. 60 chain on larger drivers. Chain take-up provided on motor base. |
| ACCUMULATION | Zone singulation operation; 3″ RC = 2′-0″ long zones; 4-1/2″ RC = 3′-0″ long zones. 1′-0″ of live roller at each end of conveyor over end plates remains live during operation. Zones are pneumatically actuated using photo electric sensors. |
| PNEUMATIC ACTUATION | Maximum air line pressure should not exceed 30 PSI. |
| FRL | Unit is provided with filter, regulator, lubricator with 1/4″ ports. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de acumulación servicio pesado SMART ZONE® con acumulador de presión cero (SZ251ZPA)

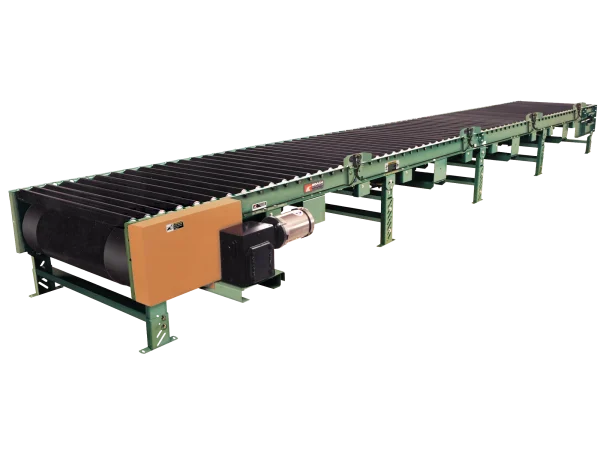

El acumulador Smart Zone® SZ251ZPA de alta resistencia está diseñado para gestionar cargas significativamente mayores, pudiendo soportar contenedores pesados, cajas grandes y unidades paletizadas mediante la separación de zonas a presión cero.
Los sensores fotoeléctricos sustituyen a los rodillos sensores, lo que permite que cada zona de acumulación detecte la presencia del producto sin limitaciones de peso mínimo y evita el contacto entre los productos en cola. Este diseño minimiza los daños al producto y mejora la uniformidad en la manipulación en entornos exigentes.
La estructura del transportador incorpora rodillos de banda de rodadura de mayor diámetro y rodamientos robustos, aptos para aplicaciones de alta resistencia, junto con un accionamiento neumático preciso para zonas de mayor longitud. Sus robustos componentes, como un bastidor de acero conformado y un sistema de accionamiento de alta capacidad, hacen que este transportador sea ideal para sistemas industriales, de distribución y de manipulación de alto volumen, donde la manipulación de grandes masas y la acumulación controlada son esenciales.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 39″, 43″, 51″, 57″ |
| CONVEYING SURFACE | 42″, 46″, 54″, 60″ |
| TREAD ROLLERS | 2.5″ dia. x 11 ga. steel, model 251S. |
| PRESSURE ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; 27″ BF for all widths. |
| BELTING | 12″ wide black PVC-120.COS. |
| SIDE MOUNT END DRIVE | Allows one direction unit operation. |
| DRIVE PULLEY | 12″ dia., with 1-15/16″ dia. shaft, crowned and fully lagged. |
| TAIL PULLEY | 8″ dia. with 1-3/16″ dia. shaft, crowned. |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable. |
| BED / FRAME | 60 FPM, constant. |
| BED / FRAME | 5″ x 1-1/2″ x 3/16″ formed steel channel frame slotted for tread rollers to pop-out. When unit is installed at 7′-0″ elevation or higher, rollers must be retained in conveyor frame. Specify desired elevation. Bed sections attached with couplings and floor supports. |
| BEARINGS | All pulley bearings are precision, heavy duty, lubricated, ball bearing units with cast iron housings. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION | 5′-0″ long zones with zone singulation operation. 1′-6″ of live roller over end plates at each end of conveyor remains “live” during operation (# of zones x zone length + 3′-0″ + overall conveyor length). Zones are pneumatically actuated by using photo electric sensors. |
| FRL | Unit is provided with filter, regulator, lubricator with 3/8″ ports for 60 PSI operational pressure. |
| FLOOR SUPPORTS | Optional. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| ROLLER CHAIN | No. 60 chain provided at drive pulley. Chain take-up provided on motor base. |
| ELECTRICAL CONTROLS | Optional. |

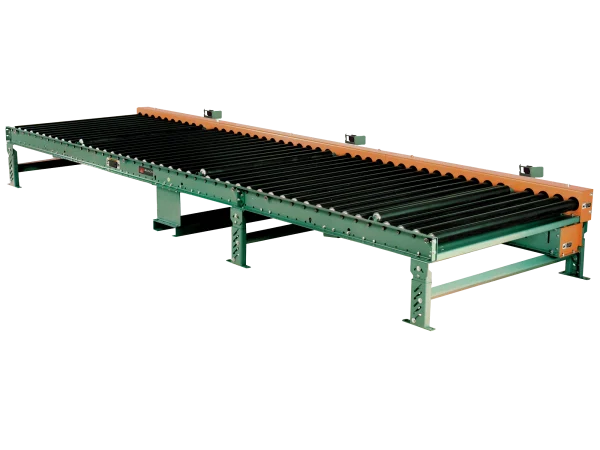

Transportador de servicio mediano SMART ZONE® con acumulador de presión cero accionado por cadena (SZA192CDA)
El SZA192CDA es un acumulador de presión cero accionados por cadena de servicio medio que utiliza sensores fotoeléctricos Smart Zone® en lugar de sensores de rodillos para detectar con precisión la presencia de productos en zonas de 1,5 metros.
Los productos se separan individualmente de la cinta transportadora, eliminando el contacto entre ellos durante la acumulación y reduciendo el riesgo de atascos o daños. Esta configuración de transmisión por cadena de rodillo a rodillo garantiza una tracción y manipulación uniformes para paquetes y cargas unitarias de servicio medio.
Los sistemas de transmisión por cadena de precisión, las protecciones cerradas y los rodamientos de bolas de alta resistencia conforman la estructura mecánica, lo que permite un funcionamiento suave en condiciones de carga típicas, incluso para cargas de servicio medio.
Las zonas modulares de la cinta transportadora y el control neumático de zonas simplifican la integración en sistemas más grandes y facilitan el mantenimiento, lo que la convierte en una opción idónea para sistemas de fabricación, envasado y distribución que requieren una acumulación controlada con un rendimiento fiable de la transmisión por cadena.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″, 43″, 51″ |
| CONVEYING SURFACE | 12″, 18″, 24″, 30″, 36″, 42″, 48″ |
| TREAD ROLLERS | 1.9″ dia. x 12 ga., model 192S. |
| CHAIN DRIVE | Roller-to-roller No. 40 roller chain. Zone-to-zone No. 60 roller chain. |
| CHAIN GUARD | All chains are completely enclosed along the entire length of conveyor. |
| CENTER DRIVE | Drive either side mounted or underside mounted (specify). Drive shafts are supported by precision, heavy duty, lubricated, ball bearing units. |
| ROLLER CENTERS | 4″ or 6″ RC ONLY. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION ZONE | 5′-0″ zone lengths, zone singulation operation, photo electric sensor controlled zones with air clutch (60 psi max). |
| BED / FRAME | 6-1/2″ x 1-1/2″ x 10 ga. and 4-1/2″ x 1-1/2″ x 10 ga. formed steel channel frame. Bed sections are bolted together with butt couplings and floor supports. |
| FLOOR SUPPORTS | Optional. |
| BEARINGS | Removable type, heavy duty ball bearings, zinc-plated, grease packed, labyrinth seal. |
| FRL | Unit is provided with filter, regulator and lubricator with 3/8″ ports for 60 PSI operational pressure. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| CAPACITY | 300 lbs./ft. up to a maximum of 1200 lb. pallet load. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de acumulación de servicio mediano SMART ZONE® con acumulador de presión cero accionado por cadena (SZD192CDA)

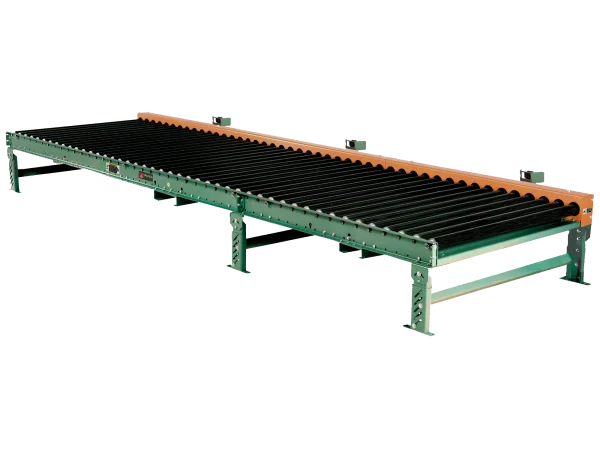

El acumulador de presión cero accionado por cadena SZD192CDA, de servicio medio, utiliza la tecnología de detección Smart Zone® para detectar la presencia de productos y controlar la acumulación sin necesidad de contrapresión ni pesos mínimos.
La separación por zonas garantiza que los productos se agrupen individualmente, reduciendo el contacto y mejorando la uniformidad en la manipulación para líneas de productos mixtos y de servicio medio.
Comparte similitudes mecánicas con otros diseños accionados por cadena, lo que proporciona una tracción fiable y una fácil integración del sistema para aplicaciones de servicio medio.
Las protecciones de cadena cerradas, los rodamientos de alta resistencia y las opciones de accionamiento central flexibles del transportador permiten diversas configuraciones del sistema y facilitan el mantenimiento.
Este modelo es adecuado donde los rodillos sensores tradicionales podrían tener dificultades, especialmente con productos de diferentes tamaños y pesos, y se integra perfectamente en redes de transporte de fabricación y distribución que requieren una acumulación controlada.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″, 45″, 51″ |
| CONVEYING SURFACE | 12″, 18″, 24″, 30″, 36″, 42″, 48″ |
| TREAD ROLLERS | 1.9″ dia. x 12 ga., model 192S. |
| CHAIN DRIVE | Roller-to-roller No. 40 roller chain. Zone-to-zone No. 60 roller chain. |
| CHAIN GUARD | All chains are completely enclosed along the entire length of conveyor. |
| CENTER DRIVE | Drive either side mounted or underside mounted (specify). Drive shafts are supported by precision, heavy duty, lubricated, ball bearing units. |
| ROLLER CENTERS | 4″ or 6″ RC ONLY. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION ZONE | 5′-0″ zone lengths, zone singulation operation, photo electric sensor controlled zones with separate drives on each zone. |
| BED / FRAME | 6-1/2″ x 1-1/2″ x 10 ga. and 4-1/2″ x 1-1/2″ x 10 ga. formed steel channel frame. Bed sections are bolted together with butt couplings and floor supports. |
| FLOOR SUPPORTS | Optional. |
| BEARINGS | Removable type, heavy duty ball bearings, zinc-plated, grease packed, labyrinth seal. |
| FRL | Unit is provided with filter, regulator and lubricator with 3/8″ ports for 60 PSI operational pressure. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| CAPACITY | 300 lbs./ft. up to a maximum of 1200 lb. pallet load. |
| ELECTRICAL CONTROLS | Optional. |

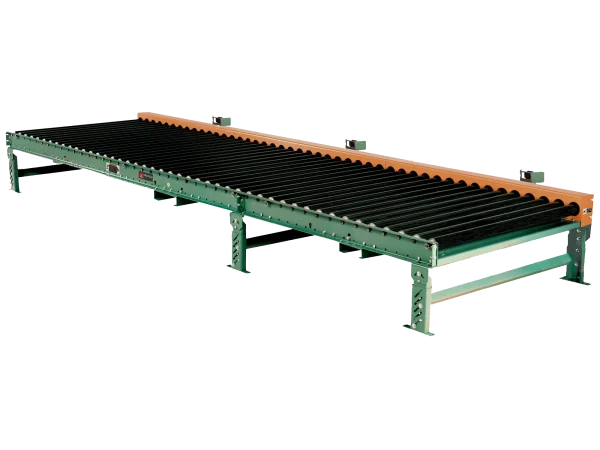

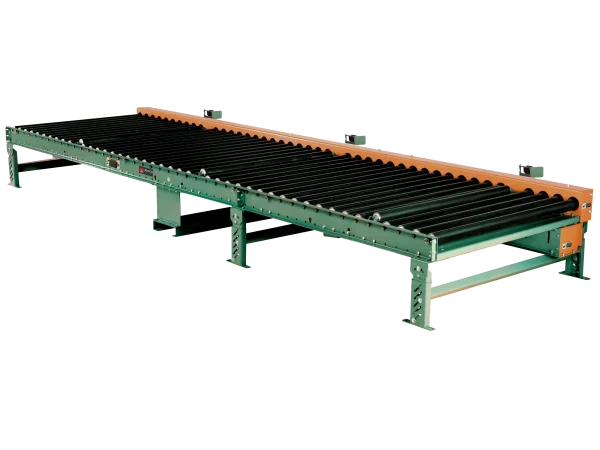

Transportador de servicio pesado SMART ZONE® con acumulador de presión cero accionado por cadena (SZA251CDA)
El acumulador Smart Zone® de alta resistencia con transmisión por cadena SZA251CDA extiende las ventajas de la acumulación sin presión a cargas unitarias más pesadas y condiciones más exigentes.
Los sensores fotoeléctricos gestionan la detección de zonas sin activación por peso mínimo, mientras que la mecánica de transmisión por cadena proporciona una tracción robusta en cargas más amplias y recorridos prolongados.
Este modelo soporta las exigencias de la acumulación de carga pesada, donde se requiere amortiguar palés, contenedores grandes y paquetes densos sin contrapresión.
Los sistemas de cadena de rodillo a rodillo, combinados con rodamientos de precisión y protectores de cadena cerrados, garantizan un rendimiento constante en entornos de uso intensivo.
El diseño de zonas permite un control preciso de la separación de cargas, y la construcción del transportador admite configuraciones multi zona que se integran con sistemas de transporte más grandes, comunes en el procesamiento industrial, la distribución y la manipulación de mercancías pesadas.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″, 45″, 51″, 54″, 57″, 63″ |
| CONVEYING SURFACE | 12″, 18″, 24″, 30″, 36″, 42″, 48″, 51″, 54″, 60″ |
| TREAD ROLLERS | 2.5″ dia. x 11 ga., model 251S. |
| CHAIN DRIVE | Roller-to-roller No. 40 roller chain. Zone-to-zone No. 60 roller chain. |
| CHAIN GUARD | All chains are completely enclosed along the entire length of conveyor. |
| CENTER DRIVE | Drive either side mounted or underside mounted (specify). Drive shafts are supported by precision, heavy duty, lubricated, ball bearing units. |
| ROLLER CENTERS | 4″ or 6″ RC ONLY. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION ZONE | 5′-0″ zone lengths, zone singulation operation, photo electric sensor controlled zones with air clutch (60 psi max). |
| BED / FRAME | 7-1/2″ x 1-1/2″ x 7 ga. and 5″ x 1-1/2″ x 7 ga. formed steel channel frame. Bed sections are bolted together with butt couplings and floor supports. |
| FLOOR SUPPORTS | Optional. |
| BEARINGS | Removable type, heavy duty ball bearings, zinc-plated, grease packed, labyrinth seal. |
| FRL | Unit is provided with filter, regulator and lubricator with 3/8″ ports for 60 PSI operational pressure. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| CAPACITY | 1000 lbs./ft. up to a maximum of 3000 lb. pallet load. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de acumulación de servicio pesado SMART ZONE® con acumulador de presión cero accionado por cadena (SZD251CDA)
El acumulador de presión cero accionado por cadena de alta resistencia SZD251CDA extiende la detección fotoeléctrica Smart Zone® a entornos de carga pesada, soportando palés más grandes y productos densos sin requerir un contacto mínimo de peso.
La separación de zonas mediante fotosensores evita la contrapresión y el contacto del producto, a la vez que permite una operación de acumulación de alta resistencia en sistemas de manipulación de materiales exigentes.
Su robusto mecanismo de transmisión por cadena y sus componentes de bastidor duraderos proporcionan tracción y fiabilidad a largo plazo, mientras que los rodamientos de precisión y los sistemas de protección cerrados garantizan un funcionamiento continuo bajo uso intensivo.
Esta configuración es adecuada para entornos industriales, de distribución y de fabricación donde se requiere una acumulación controlada de alta resistencia antes de las operaciones posteriores de procesamiento, embalaje o clasificación.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de embalaje o paletización
- Preparación de productos para el envío y la preparación de pedidos
- Operaciones de distribución y preparación de pedidos
- Líneas de fabricación y montaje
- Sistemas de embalaje y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″, 45″, 51″, 54″, 57″, 53″ |
| CONVEYING SURFACE | 12″, 18″, 24″, 30″, 36″, 42″, 48″, 51″, 54″, 60″ |
| TREAD ROLLERS | 2.5″ dia. x 11 ga., model 251S. |
| CHAIN DRIVE | Roller-to-roller No. 40 roller chain. Zone-to-zone No. 60 roller chain. |
| CHAIN GUARD | All chains are completely enclosed along the entire length of conveyor. |
| CENTER DRIVE | Drive either side mounted or underside mounted (specify). Drive shafts are supported by precision, heavy duty, lubricated, ball bearing units. |
| ROLLER CENTERS | 4″ or 6″ RC ONLY. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION ZONE | 5′-0″ zone lengths, zone singulation operation, photo electric sensor controlled zones with separate drives on each zone. |
| BED / FRAME | 7-1/2″ x 1-1/2″ x 7 ga. and 5″ x 1-1/2″ x 7 ga. formed steel channel frame. Bed sections are bolted together with butt couplings and floor supports. |
| FLOOR SUPPORTS | Optional. |
| BEARINGS | Removable type, heavy duty ball bearings, zinc-plated, grease packed, labyrinth seal. |
| FRL | Unit is provided with filter, regulator and lubricator with 3/8″ ports for 60 PSI operational pressure. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| CAPACITY | 1000 lbs./ft. up to a maximum of 3000 lb. pallet load. |
| ELECTRICAL CONTROLS | Optional. |

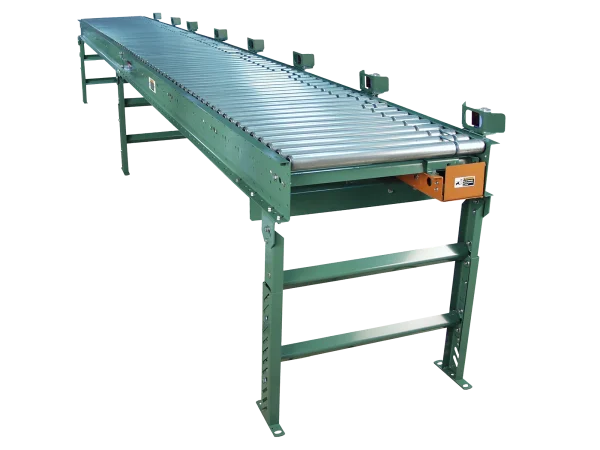

Acumulador de presión cero de eje de línea Transportador SMART ZONE® (SZ796LSZ)
El SZ796LSZ combina la acumulación sin presión con un diseño de transmisión por eje que admite operaciones de carga ligera a media.
Los sensores fotoeléctricos Smart Zone® detectan la presencia de productos para la separación de zonas sin requerir un peso mínimo, lo que permite acumular una amplia variedad de tamaños y formatos de paquetes sin contrapresión.
Su transmisión por eje central consolida la potencia en todos los módulos conectados, que pueden incluir ramales y curvas accionados por un solo motor.
Esta configuración ofrece una solución eficiente cuando se prioriza el espacio limitado o la simplicidad del sistema, proporcionando un control de acumulación fiable y minimizando el número de accionamientos individuales.
El bastidor de acero conformado y los rodamientos de precisión garantizan un funcionamiento continuo, lo que hace que este transportador sea ideal para redes de transporte integradas en la fabricación ligera, la preparación de pedidos y los centros de distribución.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″ |
| OAW | 18″, 24″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S grooved. |
| DRIVE BELT | 3/16″ dia., polyurethane belts. Nominal 15 lbs. per roller drive. |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft. |
| COUPLINGS | Couplings located both ends (type «A»), one end only (type «B» or «C») or none (type «D»). |
| CENTER DRIVE | Located approximately 16-1/2″ from end of bed section on 4″ RC; 18″ on 3″ and 6″ RC. |
| BEARINGS | All pulley bearings are precision, heavy duty, lubricated, ball bearing units with cast iron housings. |
| ACCUMULATION | Zone singulation operation; 2′-0″ zone length, photoeye controlled. |
| SPEED | 60 FPM, constant. |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame. Bed sections attached with splice plates and floor supports. |
| FLOOR SUPPORTS | Optional. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| ROLLER CHAIN | Drive shaft is driven by No. 50 chain. Chain take-up provided on motor base. |
| ELECTRICAL CONTROLS | Optional. |
El transportador de acumulación se utiliza para gestionar el flujo de productos, permitiendo que los artículos se acumulen, detengan y liberen a lo largo de la línea sin interrumpir las operaciones anteriores. Estos sistemas dividen el transportador en zonas individuales que operan de forma independiente, lo que permite una acumulación controlada cuando el equipo posterior se detiene o funciona a una velocidad diferente; se aplican comúnmente en sistemas donde se requiere espaciado, orientación y liberación controlada de los productos.
Transportador de acumulación de servicio mediano con acumulador de presión cero (196ZPA)
Este transportador acumula productos de forma segura deteniendo zonas individuales, mientras que los rodillos motorizados en cada extremo mantienen el movimiento, soportando cargas de hasta aproximadamente 57 kg por metro con configuraciones estándar de rodillos y accionamiento.
Utiliza separación neumática de zonas para controlar el flujo de producto sin generar contrapresión en las unidades anteriores y al utilizar rodillos con sensores en lugar de los mecanismos tradicionales activados por peso, este diseño reduce los problemas de restricción con paquetes ligeros o irregulares, frecuentes en entornos de manipulación típicos.
El bastidor y los componentes mecánicos están diseñados para un funcionamiento continuo en entornos de distribución y fabricación, con rodamientos de alta resistencia, rodillos de retorno ajustables y una robusta base que soporta tramos largos y conexiones modulares.
La actuación neumática y un sistema de flujo de aire regulado proporcionan un control de zona constante, mientras que la construcción del transportador permite la instalación de soportes de suelo opcionales y ajustes de elevación para integrarse en sistemas más amplios con una mínima modificación del sistema.
- Almacenamiento temporal de productos entre procesos
- Combinación y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de embalaje o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento
- Líneas de fabricación y montaje
- Sistemas de embalaje y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S. |
| PRESSURE ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; 8″ BF with 6″ wide belt. |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; adjustable. |
| BELTING | 6″ wide black PVC-120 COS. |
| DRIVE PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft. |
| END PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft. |
| BEARINGS | All pulley bearings are precision, heavy duty, lubricated, ball bearings units with cast iron housings. |
| SPEED | 60 FPM, constant. |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. channel frame slotted for tread rollers to pop-out. When unit is installed at 7′-0″ elevation or higher, rollers must be retained in conveyor frame. Specify desired elevation. Bed sections attached with couplings and floor supports. |
| SQUARING RODS | Adjustable rods on underside of bed allow frame to be squared for improved belt tracking and are standard on all units over 30′. |
| FLOOR SUPPORTS | Optional. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| ROLLER CHAIN | Drive pulley is driven by No. 50 roller chain for 1-1/2 HP or less and No. 60 chain on larger drivers. Chain take-up provided on motor base. |
| ACCUMULATION | 2′-0″ long zones pneumatically actuaded. 1′-0″ of live roller over end plates at each end of conveyor remains live during operation (# of zones x zone length + 2′ = overall conveyor length). |
| PNEUMATIC ACTUATION | Maximum air line pressure should not exceed 30 PSI. |
| FRL | Unit is provided with filter, regulator, lubricator with 1/4″ ports. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de servicio medio con acumulador de presión cero SMART ZONE® (SZ196ZPA)
Su diseño mecánico se ajusta a las especificaciones típicas de los transportadores de carga media, soportando cargas de hasta aproximadamente 57 kg por metro y aprovechando una plataforma de rodillos consistente compatible con elementos de sistemas modulares.
La integración de sensores fotoeléctricos simplifica la instalación y mejora la precisión de detección en diversos tipos de productos, lo que hace que esta configuración sea idónea para instalaciones de distribución, logística y fabricación que manejan mercancías de peso mixto.
El SZ196ZPA utiliza la tecnología de detección fotoeléctrica patentada Smart Zone® para la acumulación sin presión, reemplazando los rodillos sensores tradicionales con fotocélulas que detectan la presencia del producto sin requerir un peso mínimo de carga. Este acumulador de carga media apila de forma segura cajas, contenedores y paquetes similares mediante la separación por zonas, eliminando la contrapresión y extendiendo la acumulación fiable a productos que podrían no activarse eficazmente con sensores basados en rodillos.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 19″, 21″, 25″, 27″, 33″, 39″ |
| OAW | 18″, 22″, 24″, 28″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S. |
| PRESSURE ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; 8″ BF with 6″ wide belt. |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; adjustable. |
| BELTING | 6″ wide black PVC-120 COS. |
| DRIVE PULLEY | 4″ dia. with 1-3/16″ dia. shaft or 8″ dia. with 1-7/16″ dia. shaft; both crowned and fully lagged. |
| END PULLEY | 4″ dia., crowned, with 1-3/16″ dia. shaft. |
| BEARINGS | All pulley bearings are precision, heavy duty, lubricated, ball bearings units with cast iron housings. |
| SPEED | 60 FPM, constant. |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. channel frame slotted for tread rollers to pop-out. When unit is installed at 7′-0″ elevation or higher, rollers must be retained in conveyor frame. Specify desired elevation. Bed sections attached with couplings and floor supports. |
| SQUARING RODS | Adjustable rods on underside of bed allow frame to be squared for improved belt tracking and are standard on all units over 30′. |
| FLOOR SUPPORTS | Optional. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| ROLLER CHAIN | Drive pulley is driven by No. 50 roller chain for 1-1/2 HP or less and No. 60 chain on larger drivers. Chain take-up provided on motor base. |
| ACCUMULATION | Zone singulation operation; 3″ RC = 2′-0″ long zones; 4-1/2″ RC = 3′-0″ long zones. 1′-0″ of live roller at each end of conveyor over end plates remains live during operation. Zones are pneumatically actuated using photo electric sensors. |
| PNEUMATIC ACTUATION | Maximum air line pressure should not exceed 30 PSI. |
| FRL | Unit is provided with filter, regulator, lubricator with 1/4″ ports. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de acumulación servicio pesado SMART ZONE® con acumulador de presión cero (SZ251ZPA)
El acumulador Smart Zone® SZ251ZPA de alta resistencia está diseñado para gestionar cargas significativamente mayores, pudiendo soportar contenedores pesados, cajas grandes y unidades paletizadas mediante la separación de zonas a presión cero.
Los sensores fotoeléctricos sustituyen a los rodillos sensores, lo que permite que cada zona de acumulación detecte la presencia del producto sin limitaciones de peso mínimo y evita el contacto entre los productos en cola. Este diseño minimiza los daños al producto y mejora la uniformidad en la manipulación en entornos exigentes.
La estructura del transportador incorpora rodillos de banda de rodadura de mayor diámetro y rodamientos robustos, aptos para aplicaciones de alta resistencia, junto con un accionamiento neumático preciso para zonas de mayor longitud. Sus robustos componentes, como un bastidor de acero conformado y un sistema de accionamiento de alta capacidad, hacen que este transportador sea ideal para sistemas industriales, de distribución y de manipulación de alto volumen, donde la manipulación de grandes masas y la acumulación controlada son esenciales.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 39″, 43″, 51″, 57″ |
| CONVEYING SURFACE | 42″, 46″, 54″, 60″ |
| TREAD ROLLERS | 2.5″ dia. x 11 ga. steel, model 251S. |
| PRESSURE ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S; 27″ BF for all widths. |
| BELTING | 12″ wide black PVC-120.COS. |
| SIDE MOUNT END DRIVE | Allows one direction unit operation. |
| DRIVE PULLEY | 12″ dia., with 1-15/16″ dia. shaft, crowned and fully lagged. |
| TAIL PULLEY | 8″ dia. with 1-3/16″ dia. shaft, crowned. |
| RETURN ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S, adjustable. |
| BED / FRAME | 60 FPM, constant. |
| BED / FRAME | 5″ x 1-1/2″ x 3/16″ formed steel channel frame slotted for tread rollers to pop-out. When unit is installed at 7′-0″ elevation or higher, rollers must be retained in conveyor frame. Specify desired elevation. Bed sections attached with couplings and floor supports. |
| BEARINGS | All pulley bearings are precision, heavy duty, lubricated, ball bearing units with cast iron housings. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION | 5′-0″ long zones with zone singulation operation. 1′-6″ of live roller over end plates at each end of conveyor remains “live” during operation (# of zones x zone length + 3′-0″ + overall conveyor length). Zones are pneumatically actuated by using photo electric sensors. |
| FRL | Unit is provided with filter, regulator, lubricator with 3/8″ ports for 60 PSI operational pressure. |
| FLOOR SUPPORTS | Optional. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| ROLLER CHAIN | No. 60 chain provided at drive pulley. Chain take-up provided on motor base. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de servicio mediano SMART ZONE® con acumulador de presión cero accionado por cadena (SZA192CDA)
El SZA192CDA es un acumulador de presión cero accionados por cadena de servicio medio que utiliza sensores fotoeléctricos Smart Zone® en lugar de sensores de rodillos para detectar con precisión la presencia de productos en zonas de 1,5 metros.
Los productos se separan individualmente de la cinta transportadora, eliminando el contacto entre ellos durante la acumulación y reduciendo el riesgo de atascos o daños. Esta configuración de transmisión por cadena de rodillo a rodillo garantiza una tracción y manipulación uniformes para paquetes y cargas unitarias de servicio medio.
Los sistemas de transmisión por cadena de precisión, las protecciones cerradas y los rodamientos de bolas de alta resistencia conforman la estructura mecánica, lo que permite un funcionamiento suave en condiciones de carga típicas, incluso para cargas de servicio medio.
Las zonas modulares de la cinta transportadora y el control neumático de zonas simplifican la integración en sistemas más grandes y facilitan el mantenimiento, lo que la convierte en una opción idónea para sistemas de fabricación, envasado y distribución que requieren una acumulación controlada con un rendimiento fiable de la transmisión por cadena.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″, 43″, 51″ |
| CONVEYING SURFACE | 12″, 18″, 24″, 30″, 36″, 42″, 48″ |
| TREAD ROLLERS | 1.9″ dia. x 12 ga., model 192S. |
| CHAIN DRIVE | Roller-to-roller No. 40 roller chain. Zone-to-zone No. 60 roller chain. |
| CHAIN GUARD | All chains are completely enclosed along the entire length of conveyor. |
| CENTER DRIVE | Drive either side mounted or underside mounted (specify). Drive shafts are supported by precision, heavy duty, lubricated, ball bearing units. |
| ROLLER CENTERS | 4″ or 6″ RC ONLY. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION ZONE | 5′-0″ zone lengths, zone singulation operation, photo electric sensor controlled zones with air clutch (60 psi max). |
| BED / FRAME | 6-1/2″ x 1-1/2″ x 10 ga. and 4-1/2″ x 1-1/2″ x 10 ga. formed steel channel frame. Bed sections are bolted together with butt couplings and floor supports. |
| FLOOR SUPPORTS | Optional. |
| BEARINGS | Removable type, heavy duty ball bearings, zinc-plated, grease packed, labyrinth seal. |
| FRL | Unit is provided with filter, regulator and lubricator with 3/8″ ports for 60 PSI operational pressure. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| CAPACITY | 300 lbs./ft. up to a maximum of 1200 lb. pallet load. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de acumulación de servicio mediano SMART ZONE® con acumulador de presión cero accionado por cadena (SZD192CDA)
El acumulador de presión cero accionado por cadena SZD192CDA, de servicio medio, utiliza la tecnología de detección Smart Zone® para detectar la presencia de productos y controlar la acumulación sin necesidad de contrapresión ni pesos mínimos.
La separación por zonas garantiza que los productos se agrupen individualmente, reduciendo el contacto y mejorando la uniformidad en la manipulación para líneas de productos mixtos y de servicio medio.
Comparte similitudes mecánicas con otros diseños accionados por cadena, lo que proporciona una tracción fiable y una fácil integración del sistema para aplicaciones de servicio medio.
Las protecciones de cadena cerradas, los rodamientos de alta resistencia y las opciones de accionamiento central flexibles del transportador permiten diversas configuraciones del sistema y facilitan el mantenimiento.
Este modelo es adecuado donde los rodillos sensores tradicionales podrían tener dificultades, especialmente con productos de diferentes tamaños y pesos, y se integra perfectamente en redes de transporte de fabricación y distribución que requieren una acumulación controlada.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″, 45″, 51″ |
| CONVEYING SURFACE | 12″, 18″, 24″, 30″, 36″, 42″, 48″ |
| TREAD ROLLERS | 1.9″ dia. x 12 ga., model 192S. |
| CHAIN DRIVE | Roller-to-roller No. 40 roller chain. Zone-to-zone No. 60 roller chain. |
| CHAIN GUARD | All chains are completely enclosed along the entire length of conveyor. |
| CENTER DRIVE | Drive either side mounted or underside mounted (specify). Drive shafts are supported by precision, heavy duty, lubricated, ball bearing units. |
| ROLLER CENTERS | 4″ or 6″ RC ONLY. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION ZONE | 5′-0″ zone lengths, zone singulation operation, photo electric sensor controlled zones with separate drives on each zone. |
| BED / FRAME | 6-1/2″ x 1-1/2″ x 10 ga. and 4-1/2″ x 1-1/2″ x 10 ga. formed steel channel frame. Bed sections are bolted together with butt couplings and floor supports. |
| FLOOR SUPPORTS | Optional. |
| BEARINGS | Removable type, heavy duty ball bearings, zinc-plated, grease packed, labyrinth seal. |
| FRL | Unit is provided with filter, regulator and lubricator with 3/8″ ports for 60 PSI operational pressure. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| CAPACITY | 300 lbs./ft. up to a maximum of 1200 lb. pallet load. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de servicio pesado SMART ZONE® con acumulador de presión cero accionado por cadena (SZA251CDA)
El acumulador Smart Zone® de alta resistencia con transmisión por cadena SZA251CDA extiende las ventajas de la acumulación sin presión a cargas unitarias más pesadas y condiciones más exigentes.
Los sensores fotoeléctricos gestionan la detección de zonas sin activación por peso mínimo, mientras que la mecánica de transmisión por cadena proporciona una tracción robusta en cargas más amplias y recorridos prolongados.
Este modelo soporta las exigencias de la acumulación de carga pesada, donde se requiere amortiguar palés, contenedores grandes y paquetes densos sin contrapresión.
Los sistemas de cadena de rodillo a rodillo, combinados con rodamientos de precisión y protectores de cadena cerrados, garantizan un rendimiento constante en entornos de uso intensivo.
El diseño de zonas permite un control preciso de la separación de cargas, y la construcción del transportador admite configuraciones multi zona que se integran con sistemas de transporte más grandes, comunes en el procesamiento industrial, la distribución y la manipulación de mercancías pesadas.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″, 45″, 51″, 54″, 57″, 63″ |
| CONVEYING SURFACE | 12″, 18″, 24″, 30″, 36″, 42″, 48″, 51″, 54″, 60″ |
| TREAD ROLLERS | 2.5″ dia. x 11 ga., model 251S. |
| CHAIN DRIVE | Roller-to-roller No. 40 roller chain. Zone-to-zone No. 60 roller chain. |
| CHAIN GUARD | All chains are completely enclosed along the entire length of conveyor. |
| CENTER DRIVE | Drive either side mounted or underside mounted (specify). Drive shafts are supported by precision, heavy duty, lubricated, ball bearing units. |
| ROLLER CENTERS | 4″ or 6″ RC ONLY. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION ZONE | 5′-0″ zone lengths, zone singulation operation, photo electric sensor controlled zones with air clutch (60 psi max). |
| BED / FRAME | 7-1/2″ x 1-1/2″ x 7 ga. and 5″ x 1-1/2″ x 7 ga. formed steel channel frame. Bed sections are bolted together with butt couplings and floor supports. |
| FLOOR SUPPORTS | Optional. |
| BEARINGS | Removable type, heavy duty ball bearings, zinc-plated, grease packed, labyrinth seal. |
| FRL | Unit is provided with filter, regulator and lubricator with 3/8″ ports for 60 PSI operational pressure. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| CAPACITY | 1000 lbs./ft. up to a maximum of 3000 lb. pallet load. |
| ELECTRICAL CONTROLS | Optional. |
Transportador de acumulación de servicio pesado SMART ZONE® con acumulador de presión cero accionado por cadena (SZD251CDA)
El acumulador de presión cero accionado por cadena de alta resistencia SZD251CDA extiende la detección fotoeléctrica Smart Zone® a entornos de carga pesada, soportando palés más grandes y productos densos sin requerir un contacto mínimo de peso.
La separación de zonas mediante fotosensores evita la contrapresión y el contacto del producto, a la vez que permite una operación de acumulación de alta resistencia en sistemas de manipulación de materiales exigentes.
Su robusto mecanismo de transmisión por cadena y sus componentes de bastidor duraderos proporcionan tracción y fiabilidad a largo plazo, mientras que los rodamientos de precisión y los sistemas de protección cerrados garantizan un funcionamiento continuo bajo uso intensivo.
Esta configuración es adecuada para entornos industriales, de distribución y de fabricación donde se requiere una acumulación controlada de alta resistencia antes de las operaciones posteriores de procesamiento, embalaje o clasificación.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de embalaje o paletización
- Preparación de productos para el envío y la preparación de pedidos
- Operaciones de distribución y preparación de pedidos
- Líneas de fabricación y montaje
- Sistemas de embalaje y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″, 45″, 51″, 54″, 57″, 53″ |
| CONVEYING SURFACE | 12″, 18″, 24″, 30″, 36″, 42″, 48″, 51″, 54″, 60″ |
| TREAD ROLLERS | 2.5″ dia. x 11 ga., model 251S. |
| CHAIN DRIVE | Roller-to-roller No. 40 roller chain. Zone-to-zone No. 60 roller chain. |
| CHAIN GUARD | All chains are completely enclosed along the entire length of conveyor. |
| CENTER DRIVE | Drive either side mounted or underside mounted (specify). Drive shafts are supported by precision, heavy duty, lubricated, ball bearing units. |
| ROLLER CENTERS | 4″ or 6″ RC ONLY. |
| SPEED | 35 FPM, constant. |
| ACCUMULATION ZONE | 5′-0″ zone lengths, zone singulation operation, photo electric sensor controlled zones with separate drives on each zone. |
| BED / FRAME | 7-1/2″ x 1-1/2″ x 7 ga. and 5″ x 1-1/2″ x 7 ga. formed steel channel frame. Bed sections are bolted together with butt couplings and floor supports. |
| FLOOR SUPPORTS | Optional. |
| BEARINGS | Removable type, heavy duty ball bearings, zinc-plated, grease packed, labyrinth seal. |
| FRL | Unit is provided with filter, regulator and lubricator with 3/8″ ports for 60 PSI operational pressure. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| CAPACITY | 1000 lbs./ft. up to a maximum of 3000 lb. pallet load. |
| ELECTRICAL CONTROLS | Optional. |
Acumulador de presión cero de eje de línea Transportador SMART ZONE® (SZ796LSZ)
El SZ796LSZ combina la acumulación sin presión con un diseño de transmisión por eje que admite operaciones de carga ligera a media.
Los sensores fotoeléctricos Smart Zone® detectan la presencia de productos para la separación de zonas sin requerir un peso mínimo, lo que permite acumular una amplia variedad de tamaños y formatos de paquetes sin contrapresión.
Su transmisión por eje central consolida la potencia en todos los módulos conectados, que pueden incluir ramales y curvas accionados por un solo motor.
Esta configuración ofrece una solución eficiente cuando se prioriza el espacio limitado o la simplicidad del sistema, proporcionando un control de acumulación fiable y minimizando el número de accionamientos individuales.
El bastidor de acero conformado y los rodamientos de precisión garantizan un funcionamiento continuo, lo que hace que este transportador sea ideal para redes de transporte integradas en la fabricación ligera, la preparación de pedidos y los centros de distribución.
- Almacenamiento temporal de productos entre procesos
- Fusión y separación de cajas o contenedores
- Acumulación antes de la clasificación, el etiquetado o la inspección
- Liberación controlada en equipos de envasado o paletización
- Preparación de productos para el envío y el cumplimiento de pedidos
- Operaciones de distribución y cumplimiento de pedidos
- Líneas de fabricación y montaje
- Sistemas de envasado y manipulación de materiales
- Procesamiento de alimentos y bebidas
- Fabricación automotriz e industrial
| BF | 15″, 21″, 27″, 33″, 39″ |
| OAW | 18″, 24″, 30″, 36″, 42″ |
| TREAD ROLLERS | 1.9″ dia. x 16 ga. steel, model 196S grooved. |
| DRIVE BELT | 3/16″ dia., polyurethane belts. Nominal 15 lbs. per roller drive. |
| DRIVE SHAFT | 1″ dia. C1018 cold rolled steel shaft. |
| COUPLINGS | Couplings located both ends (type «A»), one end only (type «B» or «C») or none (type «D»). |
| CENTER DRIVE | Located approximately 16-1/2″ from end of bed section on 4″ RC; 18″ on 3″ and 6″ RC. |
| BEARINGS | All pulley bearings are precision, heavy duty, lubricated, ball bearing units with cast iron housings. |
| ACCUMULATION | Zone singulation operation; 2′-0″ zone length, photoeye controlled. |
| SPEED | 60 FPM, constant. |
| BED / FRAME | 7″ x 1-1/2″ x 12 ga. formed steel channel frame. Bed sections attached with splice plates and floor supports. |
| FLOOR SUPPORTS | Optional. |
| MOTOR DRIVE | 1/2 HP, 230/460/3, 60 cycle, Super «E» right angle gear motor. |
| ROLLER CHAIN | Drive shaft is driven by No. 50 chain. Chain take-up provided on motor base. |
| ELECTRICAL CONTROLS | Optional. |
